Сверло коническое – когда нам понадобится его помощь?

Сверло коническое по металлу предпочтительней в большинстве случаев, потому что не затупится и не сломается, в отличие от стандартных бурильных наборов, которые больше применимы к дереву. Чем же добиваются такой стойкости?

Почему сверло получило название конического?

Сверла – это режущие инструменты, которые образуют отверстие за счет поступательно-вращательного воздействия на материал в точке контакта. Также их часто применяют для рассверливания или расширения готовых отверстий. Кроме этого, с их помощью можно получать несквозные углубления. В зависимости от хвостовой части сверла бывают цилиндрическими, шестигранными, трехгранными и коническими. Если посмотреть в словаре, то под конусом инструментальным понимается не что иное, как конический хвостовик, а значит, это и есть сверло конического типа. Главное его удобство – быстрая смена: в случае поломки всегда можно поменять хвостовик легко и быстро. Сам хвостовик выполнен в виде насадки, которая надевается на рабочую часть.

По своему конструктивному решению конические сверла не сильно отличаются от обычных стандартных, и состоят они из следующих элементов: режущей и направляющей частей, хвостовика, поводка и шейки. Главное отличие в форме хвостовика. В данном случае он имеет вид конуса, о чем нам как раз и говорит название этих приспособлений. В зависимости от его формы их разделяют на еще более специфические типы. Хвостовик может быть следующих видов:

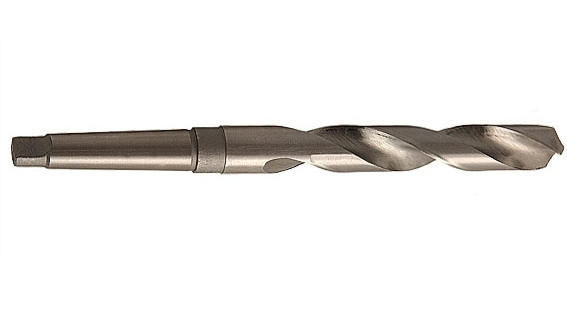

сверло с коническим хвостовиком

  • конус Морзе;
  • метрический;
  • инструментальный;
  • удлиненный.

Следует уделить несколько минут краткой характеристике этих типов насадок, что мы и сделаем чуть ниже, а также рассмотрим и другие классификации.

Сверло коническое по металлу – разновидности

Инструментальный конус хвостовика наиболее распространен. Он легко и быстро снимается и прост в использовании. Чаще его используют для станков с ЧПУ или для станков, где происходит автоматическая смена инструментов. Для изготовления таких видов сверл имеются определенные нормы и стандарты. Укороченные конусы хвостовика получаются за счет уменьшения толстой части конуса. Обычно при приобретении можно увидеть маркировку данных приспособлений. Они обозначаются: В7 (укорочен до 14 мм), В10, В12 (укорочены до 18 и 22 мм), В16, В18 (укорочены до 29 и 37 мм), В22, В24 (укорочены до 45 и 55 мм). Подбирается марка конусного сверла с укорочением в зависимости от работы, то есть от глубины проделываемого отверстия. Существуют также и сверла удлиненные с коническим хвостовиком.

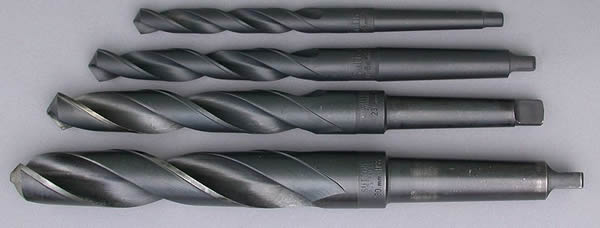

Фото сверл с инструментальным хвостовиком

Конусные хвостовики, угол которых более 1 градуса и соотношение к рабочей части 1 к 20, определяются как метрические конусы. По своей конструкции они не отличаются от конусов Морзе. Они также бывают разных размеров и номеров: № 80, 100, 120, 160, 200. Наиболее часто в работе с отверстиями применяют хвостовики с конусом Морзе. Впервые их предложил Стивен Морзе (первый изобретатель сверл). Появились они в 1864 году. Изобретатель уже тогда предложил восемь основных размеров от КМ0 и до КМ7. Наши мастера отдают предпочтение метрическим конусам. Вероятно, это происходит из-за того, что именно они описаны в отечественном ГОСТе, по которому составляется большинство технических инструкций на предприятиях.

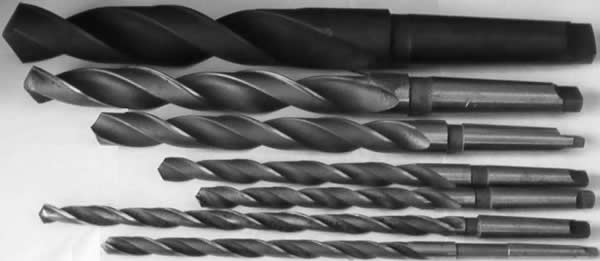

сверла с коническим хвостовиком

Хвостовики конусные могут быть представлены в разном исполнении: с лапками, резьбой или без лапок и резьбы. Приспособления с лапками крепятся в шпинделе путем заклинивания этих лапок, обычно в рукаве шпинделей имеется специальный пазик. Предназначение лапок – облегчать выбивание конуса из шпинделя, а также предотвращать проворачивания. Приспособления с внутренней резьбой крепятся в шпинделе при помощи штока (штревеля), который вворачивается в торец конуса. Использование конусов с резьбой – это гарантия невыпадания инструмента. Кроме того, их использование облегчит извлечение конуса, если тот в процессе работы заклинил в шпинделе.

Существуют также специальные конусы, которые снабжены системой различных отверстий либо канавок. Они нужны, чтобы своевременно подавать смазачно-охлаждающиеся жидкости.

Сверло с коническим хвостовиком – современное представление

Современные сверла конического типа изготовлены из прочной углеродистой либо легированной стали. Часто производители при изготовлении применяют дополнительную тепловую обработку поверхности данных инструментов. Это делает их более надежными и в то же время защищает от коррозии. Коническая форма хвостовика помогает повысить производительность и улучшить качество создаваемых отверстий. Благодаря такой форме (конической), сверло легко выходит из обрабатываемого материала.

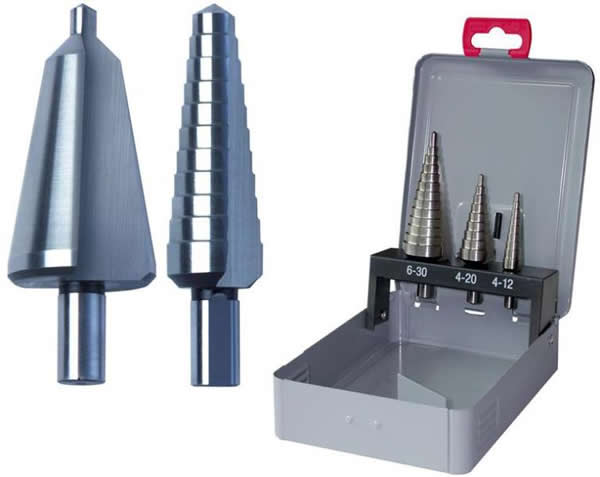

Фото современных сверл конического типа

Как правило, подобные сверла используют для получения различных отверстий на металлической поверхности. Также их можно применять и тогда, когда требуются отверстия на пластике, дюропластике или листовой стали (с этим отлично справляется сверло коническое ступенчатое). Диаметр хвостовика или конуса может колебаться от 6 до 12 мм. А длина конуса возможна от 58 до 85 мм. Подбираются сверла в зависимости от диаметра и глубины будущего отверстия.

В последнее время мастера все больше используют в работе спиральное сверло с коническим хвостовиком (ГОСТ 10903-77). Обычно им создаются отверстия в разных деталях с использованием стационарных станков. Размер таких сверл может быть от 5 и до 80 мм. Конический хвостовик помогает значительно увеличить площадь поверхности контакта сверла с головкой. Это в свою очередь помогает не только увеличивать точность, но и повысить надежность крепления.

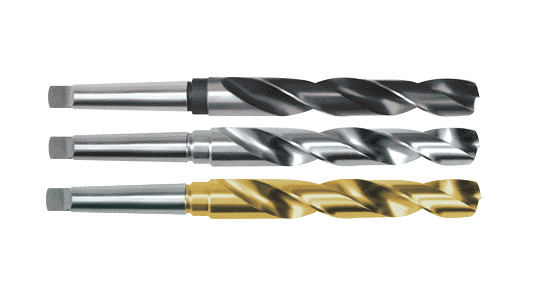

спиральное сверло с коническим хвостовиком

На сегодняшний день спиральные сверла могут быть длинными, цельными твердосплавными, специальными для обрабатывания легких сплавов, труднообрабатываемых материалов, а также могут быть дополнительно оснащены пластинками из твердого сплава. Такое разделение данных инструментов позволяет точнее подобрать их для определенных видов работ. Это поможет улучшить не только сам процесс просверливания, но позволит также сделать всю работу качественнее.

Как показывает себя в работе подобное сверло?

Сверла конического типа наиболее удачно подходят для просверливания отверстий в трубах, стальных листах, в цветных металлах. Ими одинаково удобно делать отверстия и в металле, и в пластике. Применение в работе конических сверл обеспечивает выполнение сразу нескольких операций за один проход. То есть, при выполнении всего одного прохода сразу выполняется зачистка заусениц, центрирование и пошаговое просверливание отверстий разных диаметров. На конических сверлах есть специальный наконечник, который позволяет избегать проскальзывания или пробуксовки даже на таких поверхностях, которые сильно выступают.

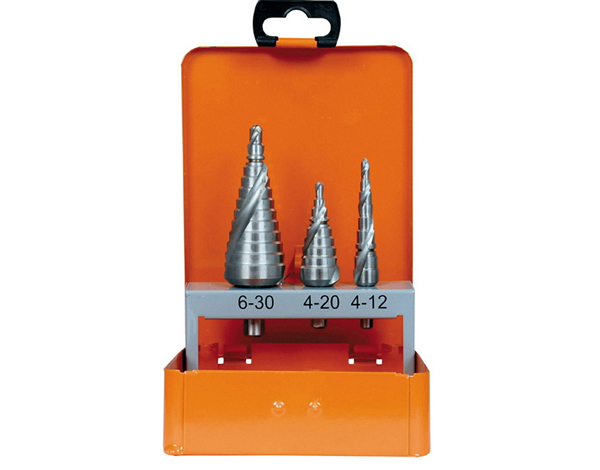

Фото конических сверл

Профессионалы и мастера-любители отмечают, что работать с такими сверлами очень удобно. При их использовании не нужны различные дополнительные приспособления или дополнительное центрирование. Когда просверливается отверстие обычным сверлом в металлической поверхности, то его во время работы может увести в сторону, да и само отверстие часто получается неровным, с "рваными краями", которые потом нужно дополнительно выравнивать. Конусный хвостовик отличается тем, что во время просверливания он идет точно, и отверстие получается не только ровным, но и гладким.
