Таль ручная шестеренная – подъемник для бытовых нуждДалеко не всякий груз можно поднять вручную и даже с помощью системы блоков, для монтажа которых, кстати, еще нужно найти место в помещении, и часто в быту нелишней оказывается таль ручная шестеренная. Чем отличается таль ручная шестереннаяОчень сложно решить человеку, никогда ранее не имевшему дела с подъемными механизмами, какого типа приспособление лучше всего выбрать из существующих. А вариантов действительно много, здесь и рычажные тали, и червячные, но наиболее интересна с точки зрения оперирования процессом подъема груза таль цепная ручная шестеренная, стационарная или передвижная. Дело в том, что подавляющее большинство тяговых устройств подразумевает непосредственное взаимодействие оператора с механизмом. Иными словами, нужно либо нажимать рычаг, либо крутить рукоятку. Совсем другое дело – рассматриваемый нами шестереночный тип. Такого рода таль может находиться на любой высоте, а движением крюка вверх и вниз оператор управляет на расстоянии, вращая специальный шкив или просто потянув за замкнутую тяговую цепь.

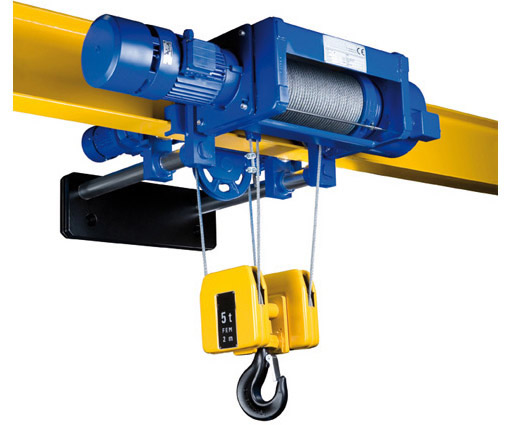

Все, что нужно для работы шестереночного подъемного механизма, – кольцо, за которое можно закрепить верхний, фиксирующий крюк. Кроме того, цеплять таль можно и к специальной каретке, движущейся на роликах по двутавровой балке (управление перемещением будет осуществляться также с помощью тяговой бесконечной цепи). Подъем груза по вертикали и передвижение его по горизонтали осуществляется с уровня оператора вверх до высоты 12 метров, в то время, как рычажные и червячные устройства вынуждают пользователя подниматься на ту или иную высоту. Отдельную позицию в перечне тяговых механизмов занимают тельферы – разновидности талей с электрическим приводом и пультом управления. Однако, в виду того, что к ручным устройствам они не относятся, рассматривать мы их не будем.

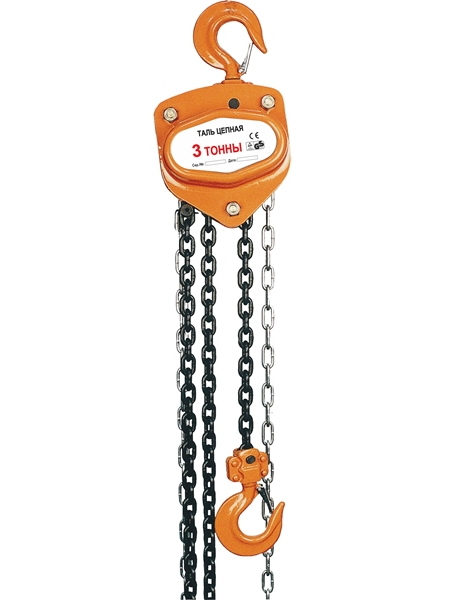

Как работает таль ручная шестеренчатаяПринцип действия рассматриваемого нами механизма крайне прост, и поэтому очень надежен. Вращающаяся посредством шкива бесконечная замкнутая цепь перекинута через специальное тяговое колесо, которое расположено сбоку от корпуса тали. Далее посредством приводного вала с зубчатой насечкой крутящий момент передается на две шестерни, которые необходимы для улавливания направления вращения тягового колеса. От них через еще одно зубчатое колесо приводится в действие грузовой блок со звездочкой, через которую перекинута пластинчатая цепь (она может быть двойной или даже тройной в зависимости от допустимой нагрузки на таль).

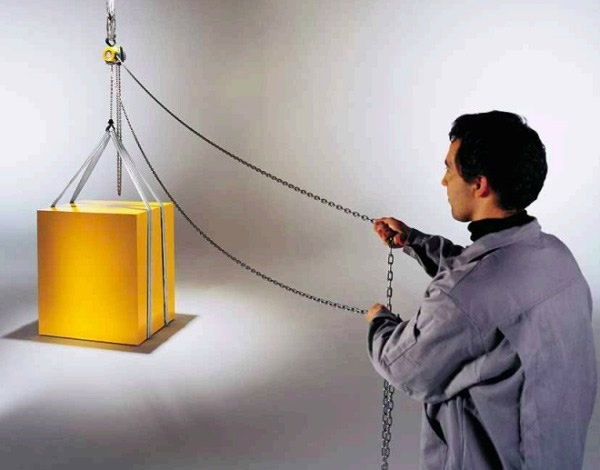

Количество операторов может быть разным, с механизмом допускается работать как одному человеку, так и трем. От того, сколько пользователей будут тянуть замкнутую сварную цепь, в первую очередь зависит скорость поднятия груза на определенную высоту. Представим, что тяговая цепь не сварена в кольцо, тогда в наших руках оказывается два конца, потянув за один из которых, мы заставим вал вращаться в одну сторону, и крюк опустится. Потянем за другой конец, и подцепленный груз будет поднят. Однако ввиду того, что таль ручная шестеренчатая может находиться на высоте 12 метров, один из концов тяговой цепи очень быстро исчезнет под потолком, именно потому она и замкнута. Чтобы груз не приходилось удерживать на высоте силами оператора, механизм имеет дисковый тормоз, который находится в тяговом колесе. Технические характеристики шестереночной талиУстройство, состоящее из всего лишь нескольких узлов по определению должно быть чрезвычайно надежным. Однако заявленная производителем прочность далеко не всегда соответствует действительности. Именно поэтому желательно, чтобы в описании тали был указан сплав, из которого изготовлены зубчатые колеса. Оптимальный вариант в качестве материала для шестерни – легированная сталь, содержащая от 0.1 до 0.6 процентов углерода. Цепи лучше выбирать вороненые или оцинкованные, то есть те, которые в достаточной степени защищены от коррозии. От ударов же механизм обычно закрыт надежным кожухом. Все тали, в том числе и шестереночные, бывают разных моделей, у каждой из которых определенная грузоподъемность. Последней обычно соответствуют и прочие параметры, например диаметр цепей, их количество в блоке и масса на каждый метр, а также вес самой тали и ее габариты. Две последние характеристики учитываются вместе с цепями, то есть, от верхнего крюка (зацепного) до нижнего (тягового) в самой верхней его точке. Что же касается высоты, на которую рассчитаны подъемные устройства, она варьируется от 3 до 12 метров для разных моделей. Все перечисленные показатели можно увидеть и сравнить в таблице:
Размеры тали определяются следующими позициями: A – общая высота устройства, B – профильная ширина, С – лицевая ширина, G – внутренний диаметр крюка, H – длина предохранительного замка. Применение талейВ загородном хозяйстве существует немало работ, где помощь подъемного устройства будет неоценима. Прежде всего, при взгляде на данный механизм возникает мысль о поднятии тяжестей к чердачному окну. Это могут быть мешки с комбикормом для птицы или коров, спрессованные блоки сена, или даже строительные материалы для перестилания кровли. Да и при строительстве дома ручная таль может пригодиться, особенно при возведении каркасного жилья. Достаточно приобрести мини-кран, представляющий собой мобильную консольную стрелу, или сколотить похожую конструкцию из пиломатериалов, и у вас появится собственная строительная техника. Ею и железобетонные блоки под ленточный фундамент для забора или здания можно в траншеи опускать, и тяжелые столбы ставить вертикально, и кирпичи поднимать на второй уровень строящегося коттеджа.
В гараже этот механизм тоже часто бывает очень необходим, к примеру, чтобы приподнять кузов или извлечь двигатель из-под капота. Даже в квартире несложно найти применение, особенно при высоких потолках. В частности, владелец скутера или мопеда вполне может поднимать свое двухколесное средство передвижения на балкон второго этажа. С помощью выносной стрелы вы легко поднимете мебель на верхнюю площадку или прямо в помещение малоэтажного дома, или наоборот, спустите при переезде. Применение тали найти несложно, главное – правильно выбрать устройство, чтобы оно выдерживало расчетную нагрузку. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
