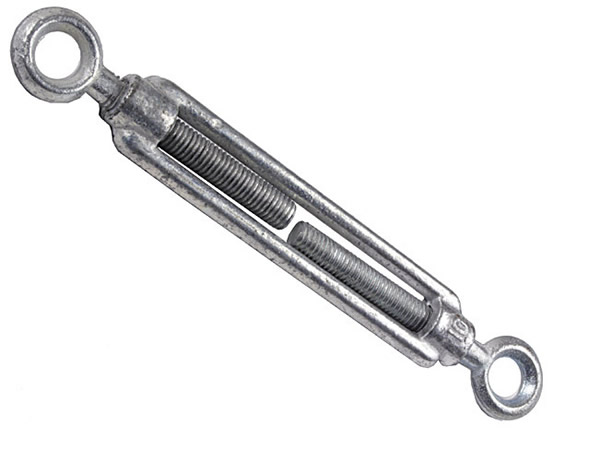

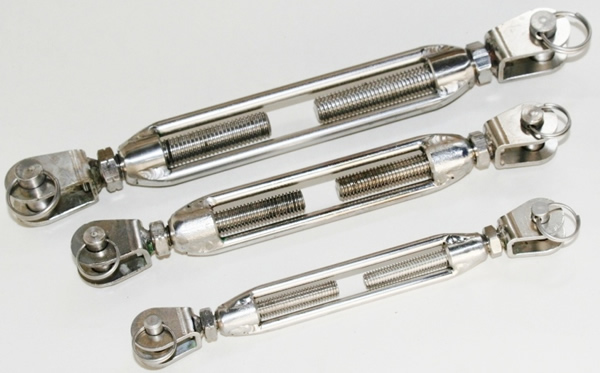

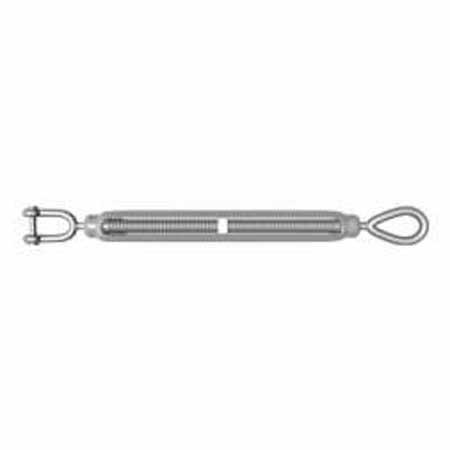

Талреп кольцо-кольцо – надежный подвесТалреп кольцо-кольцо (О-О) – одна из разновидностей винтовых стяжек. Талрепы ушко-ушко относятся к винтовым стяжках негрузового назначения. Их задача – формировать в течение долгого времени сильное регулирующее натяжение. Как устроено соединение талрепИзделие состоит из корпуса и двух винтов с противоположными резьбами. С помощью резьбы на концах конструкции накручиваются винты. Во время вращения корпуса винты сдвигаются или раздвигаются. Оконечная арматура может быть различной, выбирается в зависимости от необходимости. По типу оконечной арматуры выделяются следующие типы винтовых стяжек:
Особенностью конструкции талрепов является взаимозаменяемость разных видов оконечной арматуры. При необходимости можно выбрать именно тот вариант, который будет оптимальным для решения конкретных задач. Талрепы ушко-ушко изготавливаются в исполнении с закрытым корпусом. В зависимости от нагрузки, которой будет подвергаться стяжка во время эксплуатации, выбирается конкретная модель. Например, талреп кольцо-кольцо М16 способен выдержать разрушающую нагрузку до 3 тонн. При выборе марки стяжки обязательно учитывается соответствие технических характеристик особенностям эксплуатации оснастки. Во время применения стяжек нельзя допускать даже малейших перегрузок. Закрепление оснастки должно выполняться таким образом, чтобы воздействующие на нее силы не вызывали деформацию. При деформировании необходимо ослабить натяжение системы и быстро заменить поврежденные части. Помимо разрушающей нагрузки при выборе талрепа нужно учитывать также критические режимы работы с воздействием выше расчетного.

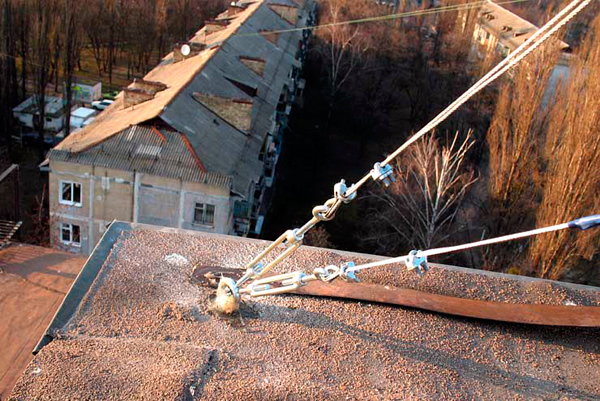

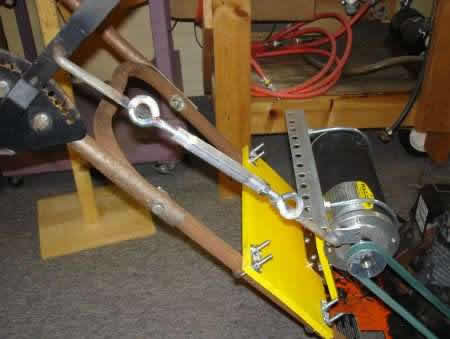

Во время эксплуатации системы необходимо регулярно проверять не только силу натяжения, но и целостность изделия, не допуская перегрузок, деформаций и т. д. Износ крепежа или перегрузка системы может привести к ее разрушению. На талреп не допускается воздействие нагрузок сбоку. Эти изделия способны противостоять только осевым нагрузкам. Как использовать талреп кольцо-кольцоДля того чтобы система, в которой применяются винтовые стяжки, была надежной и служила долгие годы, необходимо придерживаться правил техники безопасности:
Тип оконечной арматуры выбирается исходя из решаемых задач и должен соответствовать нагрузкам, которые будут воздействовать на систему. Какие требования предъявляет ГОСТ к талрепамОсновные требования, которым должны отвечать винтовые стяжки, изложены в ГОСТ 9690-71. Как уже отмечалось выше, ГОСТ не допускает применение талрепов при подъеме грузов. Основная область их использования – такелажные работы. Также возможно их использование в строительстве, при выполнении операций, когда талреп способен выдержать натяжное усилие, равное нескольким тоннам. Изготавливаются талрепы из углеродистых полуспокойных и спокойных сталей с содержанием углерода не более 22 %. На поверхность всех деталей должно быть нанесено защитное покрытие. Чаще всего используется оцинковка. В местах, где фиксируется оконечная арматура, муфта изготавливается усиленной.
В маркировке изделия указывается размер резьбы и длина корпуса без оконечной арматуры. Например, маркировка М20х125 будет обозначать, что перед нами талреп М20 кольцо-кольцо с размеров внутренней резьбы 20 мм и длиной корпуса 125 мм. Резьбы талрепов имеют стандартные размеры (М6-М56). Длина варьируется от 110 до 355 мм. |
||||||||||||||
