Технические характеристики ПВХ труб

Пластиковые трубы благодаря малому весу и другим положительным качествам являются очень удобными для прокладки канализационных систем. Работы по монтажу не вызывают трудностей даже у начинающих мастеров, однако необходимо знать какие имеет ПВХ труба характеристики, чтобы выбрать наиболее оптимальный вариант продукции. Разобраться в данном вопросе поможет представленная статья. Если вас интересуют водопроводные трубы, рекомендуем ознакомиться со статьей «Технические характеристики водопроводных ПВХ труб».

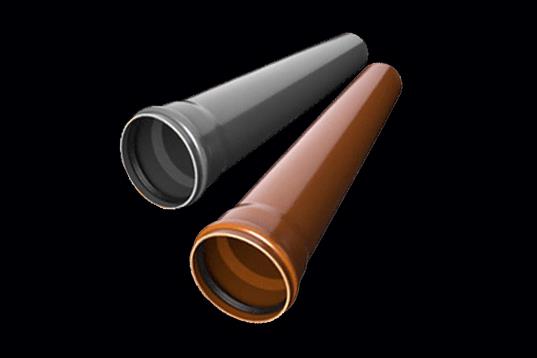

Канализационные ПВХ трубопроводные изделия

Особенности пластиковых изделий

Основные преимущества

Изделия из поливинилхлорида позволяют монтировать надежные трубопроводные системы. Они имеют положительные показатели относительно:

• продолжительного срока службы;
• небольшого веса, который позволяет проводить монтаж системы без необходимости применения специальных сложных крепежей;
• простоты монтажа без дорогостоящего инструмента. Благодаря самостоятельной прокладке трубопровода удается экономить финансовые средства;
• невысокой стоимости пластиковых трубных изделий.

Самое большое преимущество заключается в том, что трубопроводные изделия их ПВХ лишены недостатков металлических и чугунных труб.

Особенности классификации

Все трубопроводные изделия изготавливаются в строгом соответствии с требованиями действующих нормативных документов и в обязательном порядке:

• маркируются согласно ГОСТ;
• проходят специальные испытания на оценку эксплуатационных свойств;
• подвергаются упаковке и транспортировке с соблюдением всех правил.

Технические характеристики канализационных ПВХ труб, которых строго регламентируются нормативными документами, классифицируются для применения:

1. В наружных канализационных системах. Такие изделия характеризуются увеличенным пропускным сечением и более прочным материалом при изготовлении. Окрашиваются в специальный оранжевый цвет.
2. Во внутренних системах отвода сточных вод. В основном продукция маркируется в серый цвет.

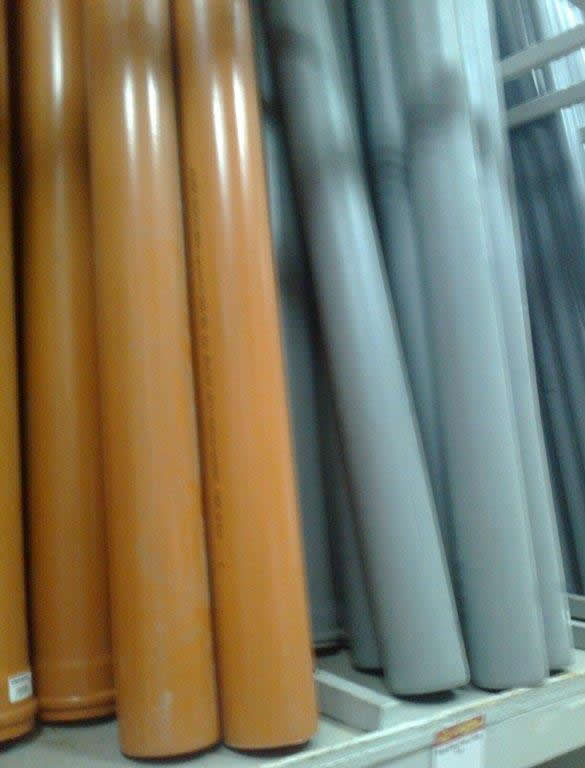

Сферу применения труб можно определить по цвету

В зависимости от транспортировки рабочей среды различают ПВХ трубы:

1. Безнапорные, которые предназначены для рабочей среды, перемещающейся самотеком.
2. Напорные, для применения в системах, предусматривающих создание рабочей средой давления в 10 и более атмосфер.
3. Гофрированные для применения в системах с силовым движением жидкости. Труба гофрированная характеризуется большой гибкостью и применяется на участках трассы со сложной конфигурацией и ограниченным доступом.

Гофрированные изделия

Главные характеристики ПВХ труб

Чтобы правильно выбрать необходимые изделия для прокладки канализации на даче, в квартире или частном доме, необходимо учитывать следующие технические характеристики трубы ПВХ:

• диаметр (внутренний и наружный). С целью реализации транспортировки разных объемов сточных вод, изделия выпускаются разного диаметра. Необходимый наружный диаметр для безнапорных ПВХ труб можно выбрать в диапазоне от 50,0 до 1200,0 мм;
• длину секций трубных изделий;
• требуемый запас прочности (толщину стенок). Минимальная толщина стенки трубы из поливинилхлорида составляет 1,30 мм. Максимальное значение для изделий промышленного применения может оставлять до 36,70 мм;
• допустимую температуру использования рабочей жидкости. Температура рабочей среды допускается в диапазоне от нуля до плюс 45ºС;
• рабочее давление, на которое рассчитана продукция. Безнапорные трубы ПВХ используются для монтажа канализационных подземных трубопроводов, имеющих рабочее давление до 0,160 МПа.

Для частного сектора и квартир вполне достаточно использовать трубу ПВХ, имеющую внутренний диаметр 50,0 мм. Только для подключения унитаза применяется продукция увеличенного диаметра до 110,0 мм.

Среди изделий большого диаметра наиболее востребованы трубы:

• 160,0 мм — для применения в канализационной системе бытовых и небольших промышленных объектов;
• 200,0 мм — для системы канализации крупных промышленных зданий и многоквартирных жилых домов.

Широко применяются трубы большого диаметра также в сельскохозяйственных целях для эффективного отвода фекалий и прочих отходов.

Продукция ПВХ поставляется отрезками стандартной длины от 0,50 до 6,0 метров. Изготавливаются также канализационные трубы секциями, длина которых равна 12,0 метрам.

Выполнение монтажа канализационной системы

Используя изделия ПВХ, учитывая их небольшой вес, очень легко самостоятельно смонтировать трубопровод, выполняя следующие пункты:

1. На первом этапе составляется схема прокладки магистрали. На ней обязательно необходимо указать длину отрезков трубопровода, а также все санитарные приборы, которые будут подключаться к канализационной магистрали (умывальники, ванна, унитаз, стиральная и посудомоечная машина и пр.). Схема необходима также для ориентировочного определения количества ПВХ изделий для будущей канализации.

Рекомендуется для подключения санитарных приборов и на участках изменения направления магистрали использовать косые тройники и повороты. Использование элементов имеющих прямые углы, приводит к снижению скорости пропускной возможности трубопровода и, как результат, частому засорению труб.

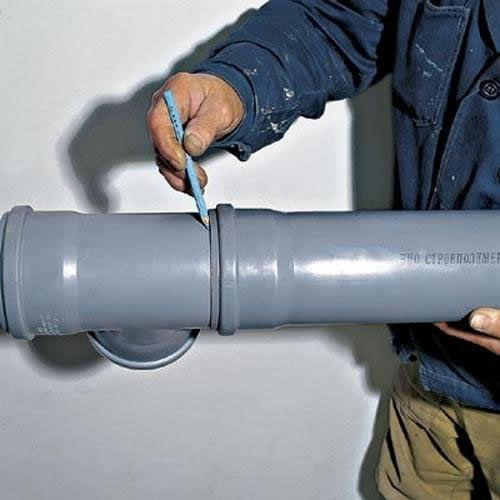

2. Измеряются и подготавливаются необходимые размеры труб.
3. Все трубопроводные изделия и элементы соединяются методом в раструб. При этом очень важно контролировать наличие уплотнительного кольца (манжеты) внутри трубы.

Соединение в раструб

С целью боле легкого соединения элементов, а также недопущения повреждения уплотнительной манжеты, целесообразно резинку и сцепляемые поверхности смазать водостойким силиконом.

4. Вдоль трассы прокладки, изделия ПВХ крепятся с помощью специальных хомутов с резиновыми подкладками.
5. Наружные канализационные трубы так же, как и внутренние, необходимо монтировать под небольшим уклоном.
6. Грунт на дне траншеи, в которую планируется укладка труб, немного уплотняется и создается подушка из песка.

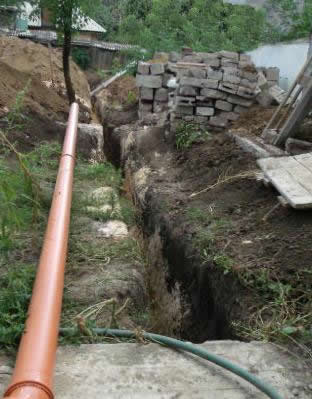

Укладка ПВХ трубы в траншеи

7. Из дома выход канализационной трубы должен быть на 0,5 метра ниже уровня грунта.
8. При длинной трассе целесообразно через каждые 30,0 метров обустраивать ревизионные колодцы.
9. При невозможности организовать самотечную систему сточных вод применяется специальное насосное оборудование.

Проанализировав вышеизложенное, можно сформулировать вывод, что трубы ПВХ имеют характеристики, которые позволяют успешно использовать их для монтажа недорогой, но качественной и долговечной системы канализации своими руками, сэкономив тем самым, семейный бюджет.
