Труба гофрированная ПВХ – лучшее решение для прокладки кабельных сетей

Одним из наиболее безопасных, долговечных, удобных в эксплуатации и недорогих средств для прокладки различных типов проводных электросетей является труба гофрированная ПВХ. Именно ей отдают предпочтение большинство практикующих электриков, что свидетельствует о высокой надежности данного материала. О характеристиках гофрированных труб, а также об основных и альтернативных методах их применения мы и поговорим в данной статье.

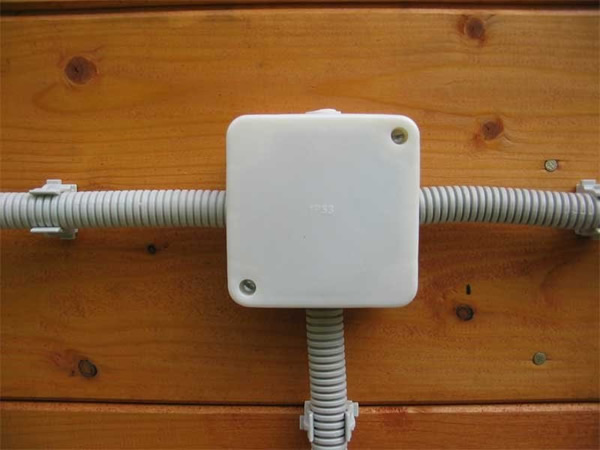

труба гофрированная пвх

Кабель-каналы из гофрированной трубы широко и повсеменстно применяются в современной практике

Характеристика гофрированных труб из ПВХ

Области применения гофрированных ПВХ труб

Так называемая гофра применяется, как правило, в двух областях:

  • В основном ее используют в качестве кабель-канала при прокладке слаботочных и силовых электросетей, эксплуатируемых при напряжении переменного или постоянного тока величиной до 1000В и выполненных в виде изолированных проводов, кабелей, шнуров и т.д. Также гофрированная труба из поливинилхлорида с успехом применима при прокладке внутренних и наружных компьютерных, телефонных и прочих проводных сетей.

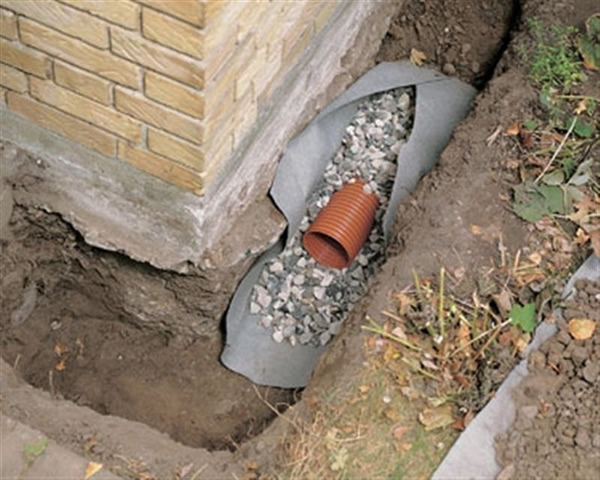

труба дренажная гофрированная пвх гофра

Практическое применение гофрированной дренажной ПВХ трубы

  • Кроме того, в практике имеет место труба дренажная гофрированная ПВХ, используемая при организации систем водоотвода от объектов различных типов.

При прокладке домашних систем водоотвода такие трубы использовать не рекомендуется, поскольку при температуре воды свыше 65 градусов они имеют свойство размягчаться. Вместо них лучше использовать трубы гофрированные из полиэтилена (PE) или полипропилена (PP).

Особенности и технические харатеристики гофрированной ПВХ трубы

Труба гофрированная из самозатухающего ПВХ обладает следующими особенностями:

  • Не распространяет пламя, затухая при исчезновении источника горения.
  • Имеет стопроцентную стойкость к влаге.
  • Не стареет и не предрасположена к ухудшению эксплуатационных характеристик с течением времени.
  • Без проблем монтируется в диапазоне температур -5..+60 градусов, подлежит эксплуатации в пределах температур воздуха -20..+80 градусов.

Технические характеристики гофро трубы из поливинилхлорида:

  • Легкая серия гофрированных труб обладает сопротивлением к сжатию более 320Н/5см, тяжелая серия – более750Н/5см, сверхтяжелая серия – более 1250Н/5см.
  • Цвет труб преимущественно серый (RAL7035).
  • Степень обеспечиваемой защиты – IP55.

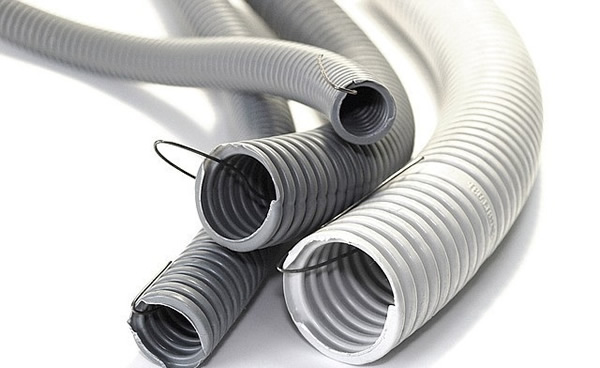

труба гофрированная пвх с зондом цена

Цена: труба гофрированная ПВХ с зондом стоит примерно от 3 до 50 рублей за погонный метр в зависимости от диаметра

  • Показатель диэлектрической прочности – не менее 2000В при частоте 50Гц и продолжительности воздействия тока 15мин.
  • Изоляционное сопротивление при 500В в течение 1 минуты – не менее 100мОм.

Формы выпуска, монтаж и эксплуатация гофрированных труб

Как выбрать диаметр гофрированной ПВХ трубы

Инструкция по выбору диаметра трубы выглядит следующим образом:

  1. Для проводки, идущей к различным осветительным приборам, используется труба 16 мм диаметром.
  2. К розеткам и выключателям следует проводить трубу диаметром не менее 20мм.
  3. Провода, соединяющие основные распределительные коробки в различных помещениях, должны протягиваться в гофротрубе диметром 25 мм и более. При этом по возможности рекомендуется дополнительно проложить резервную трубу.
  4. Для соединения между собой электрических щитов должна применяться труба от 32мм диаметром (предусмотреть резервную трубу также желательно).
  5. Узлы соединения проводки между этажами зданий должны прокладываться в гофрированной трубе диаметром 40-50мм.
  6. Прокладку коаксиальной, сигнализационной и телефонной сети осуществляют, как правило, с использованием труб от 16-20мм диаметром.

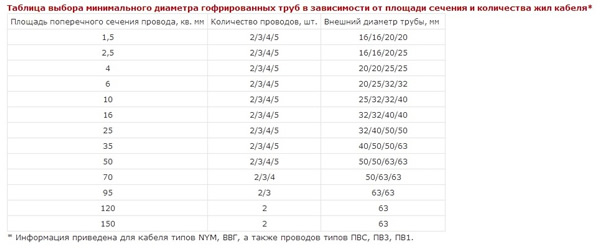

гофрированная труба пвх дкс 16 мм 25 мм

Гофрированная труба ПВХ ДКС одинаково хорошо подходит для различных типов проводов и выпускается в широком ассортименте диаметров

Правила монтажа и эксплуатации гофрированной трубы из поливинилхлорида

Монтаж трубы в бытовых условиях легко может быть осуществлен своими руками. Изделие данного типа предназначено как для скрытой прокладки, так и для открытой. Скрытую прокладку осуществляют в штробах стен, полов и потолков, выполненных из негорючих материалов. Открытую прокладку выполняют преимущественно внутри помещений.

Основанием для труб при этом должны также служить негорючие и трудносгораемые материалы. Кроме того, следует избегать прямого воздействия на поверхность труб ультрафиолетового излучения.

Тяжелую и сверхтяжелую гофрированные трубы рекомендуется использовать там, где к прочности кабель-канала предъявляются повышенные и высокие требования соответственно, например при прокладке в цементной стяжке или под заливкой бетона.

Труба гибкая гофрированная ПВХ выступает для проводных сетей в качестве дополнительного слоя изоляции и исключает вероятность поражения электрическим током в случаях повреждения собственной изоляции кабеля. Помимо этого, гофра обеспечивает высокую механическую защиту от повреждения проложенного кабеля, гарантируя тем самым более безопасную и беспрерывную работу сети.

Особенности монтажа:

  1. Форма выпуска трубы зачастую предполагает закладывание в нее стального троса – так называемой протяжки.
  2. При монтаже труба гофрированная ПВХ с протяжкой закладывается в стену.
  3. Для внедрения в гофрированный рукав кабеля его конец соединяют с концом троса (протяжки) и тянут трос с противоположного конца кабель-канала до полной прокладки.

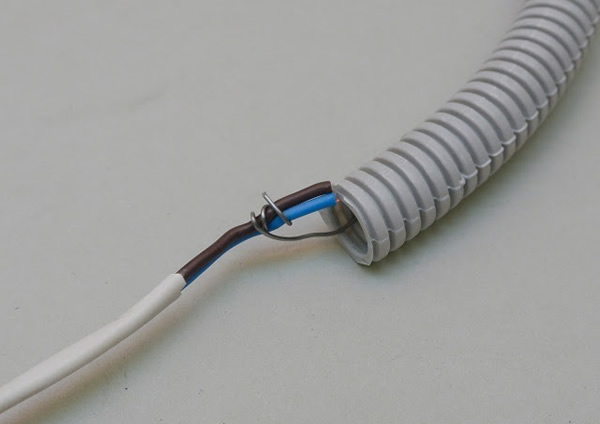

труба гофрированная пвх с протяжкой легкая

Чтобы продеть кабель в гофрированную трубу, нужно привязать его конец протяжке и вытянуть трос протяжки с противоположной стороны трубы

  1. По необходимости подрезку трубы можно выполнить практически любым режущим инструментом.

Протяжка позволяет снизить затраты времени на монтаж кабеля примерно в 3 раза. Производится и реализуется гофрированная труба в бухтах 25, 50 и 100м. Специальных требований по ее перевозке и хранению не предусматривается. Итак, мы дали подробную характеристику гофрированной трубе из самозатухающего поливинилхлорида, рассмотрели технологию ее выбора и монтажа. Хочется верить, что теперь у вас не возникнет трудностей с подбором материала для прокладки вашей проводной сети и, собственно, его монтажом.
