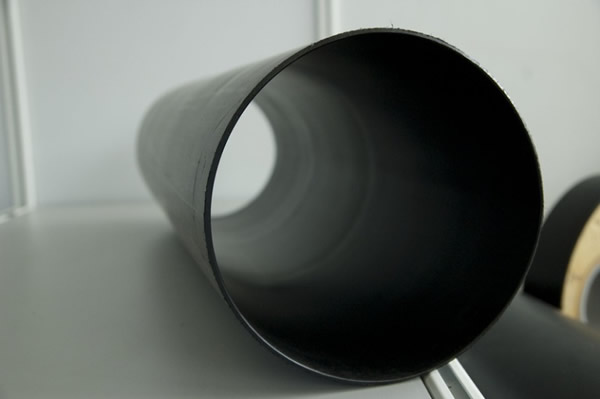

Как применяется труба-оболочка из полиэтиленаДля предохранения трубопроводов разного назначения от внешних повреждений применяется труба-оболочка из полиэтилена, которая представляет собой тонкостенное изделие кольцевого сечения. Она производится из ПНД путем экструзии и используется:
Технология применения зависит от назначения защитной трубы.
Труба-оболочка из ПНД Особенности производстваСырьем для изготовления полимерных оболочек служит термостабилизированный ПНД черного цвета, параметры которого должны соответствовать нормам, регламентируемым ГОСТ 16338-85. Технические характеристики выпускаемой продукции, возможные отклонения и условия технологического процесса определяются положениями ГОСТ 18599-2001. Согласно им, труба-оболочка ПЭ должна иметь гладкую наружную поверхность без шероховатостей, возможно лишь наличие незначительной волнистости и продольных полос. Недопустимы заусеницы на концах изделий, а также трещины, раковины и другие дефекты материала. Сфера примененияОдно из назначений защитной трубы из ПНД — служить оболочкой при изготовлении стальных труб с теплоизоляцией ППУ.

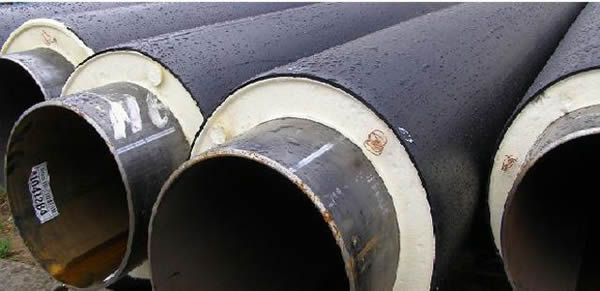

Трубы стальные с оболочкой из ПНД и ППУ утеплением Процесс производства осуществляется следующим образом:
Аналогичным способом изготавливают и необходимые фасонные изделия для соединения отдельных элементов трубопроводов. Прочность и водонепроницаемость оболочки ПНД обеспечивают длительный срок эксплуатации труб с изоляцией ППУ, поскольку препятствуют их разрушению от механических воздействий и защищают от проникновения влаги внутрь теплоизоляции.

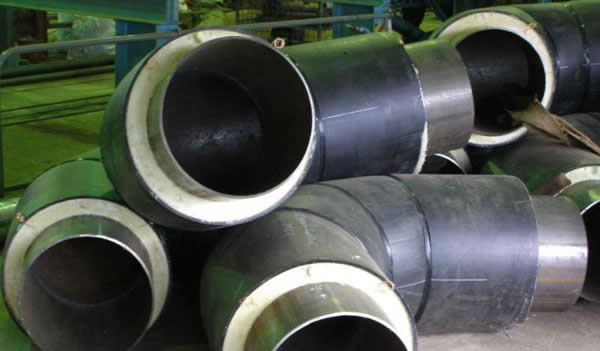

Соединительные элементы с оболочкой из ПНД и теплоизоляцией ППУ Для надежной фиксации утеплителя, внутренняя поверхность оболочки из ПНД должна быть шероховатой, что увеличивает сцепление отдельных элементов конструкции. Кроме того, труба из полиэтилена применяется в качестве защиты при прокладывании различных инженерных коммуникаций. Укладка силовых систем и коммуникацийНезаменим футляр из полиэтиленовой трубы и при прокладывании кабеля, коммуникационных сетей и электропроводки. Он не только предохраняет от механических повреждений, но и препятствует проникновению влаги, что особенно актуально при большой влажности грунта и высоком уровне грунтовых вод.
Схема прокладки силовых систем Если трубы-оболочки из ПНД применяются в качестве защитной конструкции для прокладывания кабеля, то целесообразно воспользоваться методом горизонтального бурения. Монтаж водопроводаПовсеместно стальные трубы при прокладывании систем обеспечения питьевой водой заменяются на аналогичные из ПНД. Они более долговечны, не склонны к образованию коррозии и стоят значительно дешевле. Однако по прочности полиэтиленовые трубы уступают стальным, и требуют дополнительного усиления, которое выполняется с помощью оболочек из ПНД. Такие меры необходимы при пересечении коммуникациями:

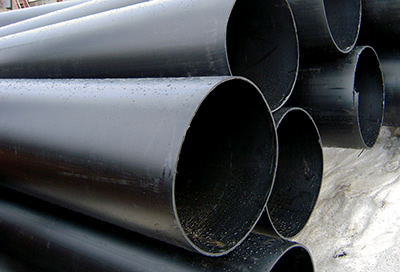

Защитная труба из ПНД Труба защитная полиэтиленовая предохраняет элементы водопроводной сети от внешних нагрузок и воздействия окружающей среды, и препятствует появлению деформаций и различных повреждений. Она устанавливается при бестраншейной прокладке коммуникации следующим образом:

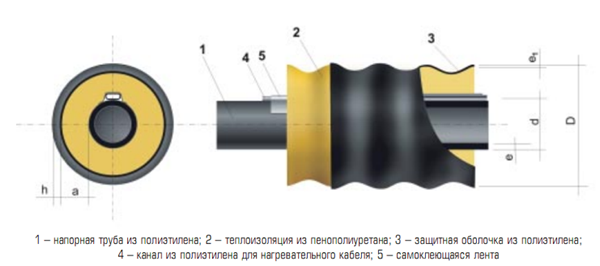

Схема конструкции водопроводной ПНД трубы с ППУ утеплением Если отверстия для трубопровода сооружаются в стенах различных строений, то оболочка должна выходить за пределы ограждающих конструкций на 50 мм с обеих сторон. Используется футляр ПНД и в случае утепления водопроводных труб изоляцией ППУ. Преимущества использования футляров из ПНДДостоинства труб-оболочек определяются свойствами материала, благодаря чему они:
Кроме того, небольшой вес футляров из ПНД труб делает проще проведение монтажных работ, особенно в стесненных условиях. Технические характеристики материала и его эксплуатационные свойства обусловливают широту спектра их применения. |
||||||||||||||
![]() |
![]() |
![]() |
