Труба ПЭ SDR – что означает маркировка

В последние годы массовое применение получили полиэтиленовые трубы (ПЭ), особенно в строительной отрасли. ПЭ труба применятся в устройстве газопроводов, водопроводов, ей оборудуются бассейны, автоматизируется полив, широко используются и в других отраслях. Сам по себе полиэтилен является термопластичным материалом, получают его полимеризацией продукта нефтепереработки. В данной статье мы рассмотрим характеристики различных видов изделий и разберемся, что означает маркировка «Труба ПЭ SDR».

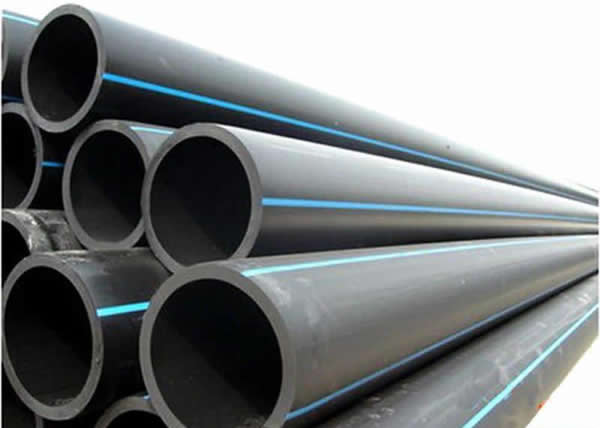

Труба пэ sdr

Все данные о характеристике конкретной трубы отображены в маркировке

Оборудование, используемое для производства таких труб, не отличается громоздкостью и особой сложностью. Трубы полиэтиленовые для газопроводов и водопроводов изготавливают различного диаметра в соответствии с ГОСТом, на них наносится соответствующая маркировка. В зависимости от назначения они отличаются характеристиками, каждый вид ПЭ трубы имеет соответствующую марку.

Марки полиэтилена

Марка ПЭ 80, ПЭ 63, ПЭ 100 соответствует прочностному показателю MRS 8; 6,3 и 10, т. е. означает минимальную длительную прочность полиэтилена, из которого изготовлены данные трубы. Трубный полиэтилен этих марок получают из жесткого полимера с линейным строением и высокой степенью кристалличности. Данные изделия обладают хорошей стойкостью к большей части неорганических и органических кислот, нефтеуглеродам, щелочам, соли и т. д.

Полиэтилен марок ПЭ 100, ПЭ 80 и ПЭ 63  получил широкое распространение в настоящее время, его основной отличительной чертой является плотность, прочность и конечно стоимость.

Выпускается и труба ПЭ 32 SDR, ее качество регламентируются ГОСТом 18599-2001, сферой ее использования является водоснабжение (при номинальном давлении 2,5 атм.) и канализация.

Создается впечатление, что ПЭ 100 самая надежная, стойкая и более дешевая марка полиэтилена, на самом деле каждая из этих марок имеет свое индивидуальное применение.

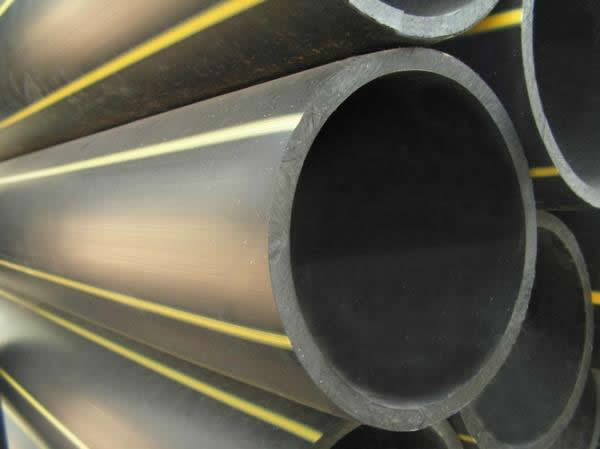

труба пэ 100 sdr 17

Газопроводная труба

Кроме того, такие трубы имеют визуальное отличие в зависимости от назначения. Например, трубы с голубой (синей) полосой используются для устройства питьевого водопровода, а изделия с желтой полосой применяют для прокладки газопровода.

Труба ПЭ 100

Для нее характерно высокое рабочее давление, максимальный предел прочности и устойчивость к механическим воздействиям. Для ее изготовления применяют сертифицированное сырье. Качественные характеристики дали возможность уменьшить толщину стенок этой продукции и снизить ее вес. Трубы этой марки чаще всего используют для следующих целей:

  • монтаж водопроводов и газопроводов;
  • устройство трубопроводов для подачи пищевых продуктов в жидком виде (соки, молоко, вино, пиво и т. д.).

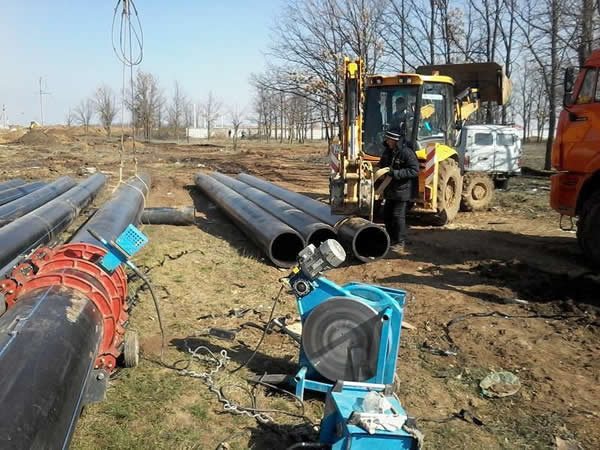

труба пэ 80 sdr 11

Процесс монтажа ПЭ трубопровода

Труба ПЭ 80

Эти изделия износостойки, довольно легки, для их изготовления используется пластик среднего давления. Трубы этой марки относятся к трубам низкого давления, основное предназначение которых состоит в монтаже слабонапорной и безнапорной канализации в многоквартирных жилых домах. Кроме того, их можно использовать для устройства напорного водоснабжения малого диаметра на небольшой по площади территории.

Изделия сертифицированы и могут быть использованы по назначению.

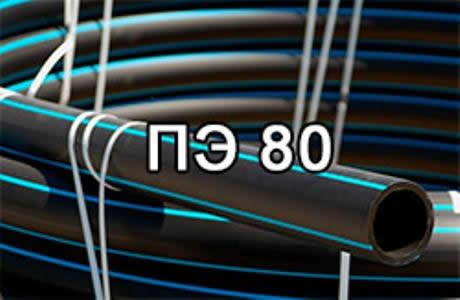

труба пэ 63 sdr

Труба ПЭ 80

В то же время специалисты не советуют их использовать в ряде случаев. Из-за небольшой толщины стенки не рекомендуется вести монтаж газопровода и магистрального трубопровода  из таких изделий.

Труба  ПЭ 63

Полиэтилен этой марки имеет в своем составе в основном молекулы этилена, для него характерна кратковременная прочность, в тоже время он склонен растрескиваться и разрушаться. В силу указанных характеристик он реже применяется в гражданском и промышленном строительстве для устройства дренажных систем дорожных коммуникаций, подвалов зданий, фундаментов и площадок.

Эти трубы находят применение при прокладке электрических кабелей и оптико-волокнистых линий, где они используются в качестве футляра для инженерных коммуникаций. Иногда применяются данные трубы в сельском хозяйстве, с их помощью организуется водоотвод влаги c переувлажненной местности и болот.

Полиэтиленовая труба и ее SDR

Что такое SDR

Одним из основных показателей характеризующих ПЭ трубу является SDR. Он отображает соотношение наружного диаметра полиэтиленовой трубы и толщины ее стенки, рассчитывается он по таблице или по формуле:

SDR = D / s, где

  • D = внешний диаметр трубы ПЭ (мм);
  • s = толщина трубной стенки (мм).

Этот показатель характеризует прочность трубы: чем он выше, тем слабее труба и наоборот.

Соответственно, изделие с маленьким  SDR способно выдержать большее давление, по сравнению с таким же изделием, но имеющим этот показатель более высоким. Таким образом, трубы полиэтиленовые толщина стенки которых больше способны выдержать довольно ощутимое давление.

Способность полиэтилена быть устойчивым и нейтральным к газообразным и жидким веществам определило сферу его применения. Кроме газа и водопроводных магистралей, трубы ПЭ применяют при транспортировке газообразных и жидких материалов и другого  назначения.

трубы полиэтиленовые толщина стенки

Определяем SDR

Полиэтиленовые трубы с различным SDR

Каждый вид труб имеет свои особенности, рассмотрим их:

  1. Полиэтилен марки 100:
    • Труба ПЭ 100 SDR 17 незаменима в системах газопроводов и напорного водоснабжения, особенно в трубопроводах большого поперечного сечения. Технические характеристики ее позволяют использовать такие трубы для монтажа трубопровода с большой протяженностью. Такая труба полиэтиленовая SDR 17 относится к изделиям нового поколения, которая получена  путем  использования современных технологий, применяемых при изготовлении ПЭ 100. Отличные эксплуатационные характеристики труб из этого материала достигнуты за счет высоких прочностных показателей полиэтилена.
    • Труба полиэтиленовая SDR 11 производится из полиэтилена, полученного при низком давлении. Причем его высокая плотность дает возможность применять эти изделия на водопроводах высокого давления. Кроме того, данный вид может использоваться для устройства канализационных коллекторов благодаря его стойкости к агрессивной среде. Укладку можно осуществлять практически в любом грунте.
    • Продукция из полиэтилена ПЭ 100 такая, как труба ПЭ SDR 26 способна выдержать давление до 6,3 атм., применяется в основном в неответственных системах водопровода, в самотечной канализации и для защиты коммуникаций.
    • Труба ПЭ SDR 21 марки 100 – ее главное предназначение заключается в устройстве водопроводов, по мнению специалистов в этом изделии вода не имеет постороннего привкуса и хорошо сохраняет вкусовые качества.
  1. Полиэтилен марки 80:
    • Такое изделие, как труба ПЭ 80 SDR 11 относится к продукции нового поколения,  характеристики гораздо выше, чем у ПЭ 63. Ее основное назначение подача холодной воды, кроме того при необходимости может быть использована для канализации и газификации.
    • Труба ПЭ 80 SDR 13,6 применяется для монтажа и ремонта водопроводов и труб жидких химических веществ, к которым полиэтилен нейтрален.
    • Трубы ПЭ 80 SDR 17 – оптимальный выбор для малоэтажного строительства, так как они обладают достаточной для него прочностью и при этом доступной стоимостью.
  1. Труба ПЭ 63 SDR 11 изготавливается из разного рода полимеров. Может использоваться  для подводки в системе водообеспечения, как канализационные трубы, а также в качестве защитного футляра для коммуникаций связи и электроснабжения.

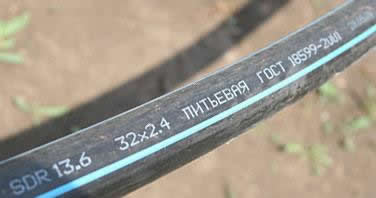

труба пэ sdr 21

Труба 13,6 для питьевого водоснабжения

Преимущества использования ПЭ труб

Большой диапазон применения этих изделий объясняется многими преимуществами перед  их аналогами, выполненными из металла, такими как:

  • изделия из полиэтилена имеют гарантийный срок работы порядка 50 лет;
  • они не подвержены воздействию влаги, агрессивной среды, коррозии, блуждающих токов, не нуждаются в катодной защите;
  • имеют небольшой вес;
  • монтаж прост, при этом достигается максимальная герметичность, и нет необходимости в профессиональном оборудовании;
  • трубы морозоустойчивы, не лопаются даже при замерзании в них воды;
  • благодаря идеальной внутренней поверхности трубы на стенках не образуются отложения;
  • цены на приобретение и монтаж труб приемлемые.
