Труба полиэтиленовая газовая: достоинства, технические характеристики и правила монтажа

Стальные трубы, которые традиционно используются для прокладки газовых магистралей, всё чаще заменяют на более современные полиэтиленовые трубы для газоснабжения. Применение этих труб стало возможным благодаря наличию у них достоинств, отвечающих современным требованиям, предъявляемым к газопроводным системам.

труба полиэтиленовая газовая

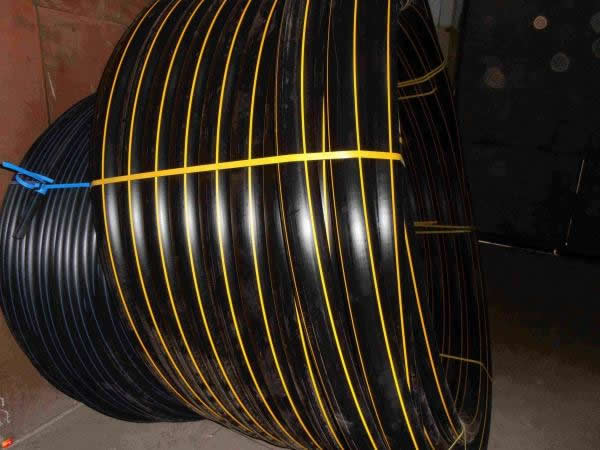

Трубы для газа в бухте

Достоинства полиэтиленовых газовых труб

Сравнивая полиэтиленовые и стальные трубы, используемые для устройства газовых трубопроводов, отметим некоторые их преимущества:

  • Длительный срок работы – до 50 лет.
  • Полиэтиленовые трубы для газа не подвержены коррозии.
  • Небольшой вес труб, благодаря чему значительно облегчается их транспортировка.
  • Простота монтажа: нет необходимости применять сложное оборудование.
  • Быстрота процесса сборки системы.
  • Стойкость труб к агрессивным средам и, как следствие, отсутствие необходимости применять дополнительную электрохимическую защиту.
  • Не требуется гидроизоляция.
  • Соответствие международным стандартам качества.
  • Неизменно высокая проходимость полиэтиленовых труб вследствие того, что их гладкая поверхность препятствует оседанию твёрдых частиц, сужающих рабочий просвет.
  • Экологичность. Безопасный полиэтилен не влияет на здоровье человека и не наносит вреда природе.
  • Приемлемая цена.

Накопленный опыт использования таких труб в России показал, что их можно безопасно применять для устройства газопроводов, находящихся под довольно высоким давлением (до 1,2 МПа).

Применение полиэтиленовых газовых труб

полиэтиленовые трубы для газа

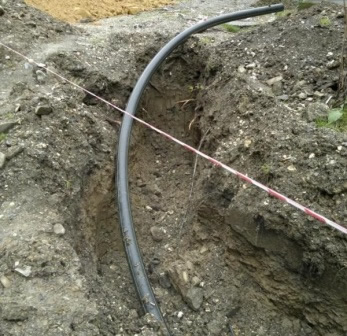

Применение полиэтиленовых газовых труб допустимо только под землей

Однако на использование полиэтиленовых труб накладываются некоторые ограничения:

  • Применяются эти трубы исключительно для прокладки систем под землей.

Следует помнить, что при переходе системы газопровода из подземной части внутрь дома, трубы в обязательном порядке заменяются на металлические.

  • Нельзя использовать полиэтиленовые трубы в сейсмоопасных районах и при температурах окружающего воздуха ниже -45°С.
  • Запрещено использование пластиковых труб на территории населённых пунктов и в местах, где предполагается устройство перехода через какие-либо препятствия.

Технические характеристики полиэтиленовых газовых труб

Труба полиэтиленовая газовая изготавливается в виде достаточно длинных отрезков, что позволяет упростить и ускорить монтаж всей системы, благодаря сокращению числа мест стыковки труб. Существует две основные марки газовых труб из полиэтилена:

полиэтиленовые трубы для газоснабжения

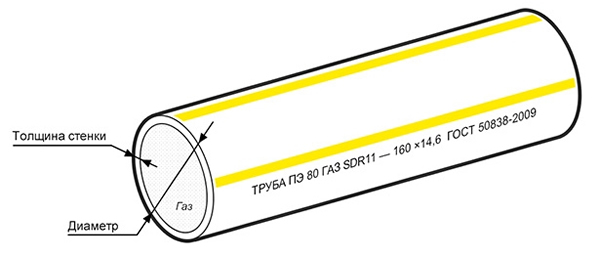

Маркировка газовой трубы

  • ПЭ-80 – толщина стенок – 2,3 мм; применяются для монтажа систем с давлением 4-6 атм.
  • ПЭ-100 – толщина стенок – 3,5 мм; применяются для монтажа систем с давлением 3-12 атм.

Некоторые особенности монтажа газовых систем из полиэтиленовых труб:

  1. Температура, при которой допустимо проведение работ – от -15 до +45°С.
  2. Температура, при которой допустима транспортировка – от -10°С и выше.
  3. Хранение – под навесом, в неотапливаемых помещениях.
  4. Срок хранения до времени монтажа – не более двух лет.
  5. Соединение отдельных частей системы – с использованием специальных соединительных муфт или стыковой сваркой.
  6. Место допустимой укладки – только под землей.

трубы газовые полиэтиленовые

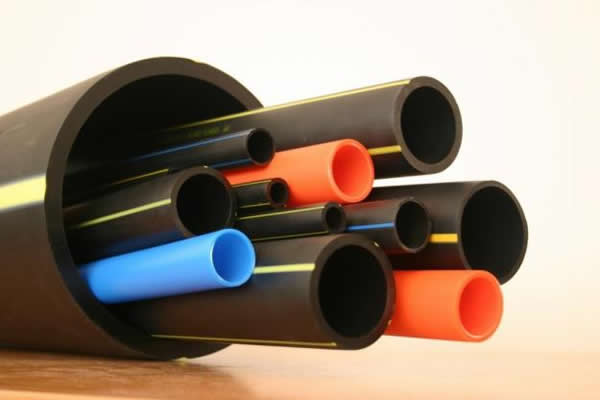

Газовые трубы различного диаметра можно отличить по характерным желтым полосам

Сварка встык полиэтиленовых газовых труб

Необходимое оборудование

Трубы газовые полиэтиленовые могут быть соединены между собой достаточно распространённым способом стыковой сварки. Свою популярность этот способ сварки пластиковых труб получил по нескольким причинам:

  • Высокая скорость проведения монтажа.
  • Простота монтажа.
  • Низкая стоимость.
  • Можно соединять трубы, имеющие диаметр от 50 до 1200 мм.

Сварка полиэтиленовых газовых труб осуществляется на специальных аппаратах следующих видов:

  1. Аппараты с механическим приводом.
  2. Аппараты с гидравлическим приводом.
  3. Аппараты с программным управлением.

Инструкция по монтажу

В инструкциях, прилагаемых к каждому аппарату, имеются таблицы, которые строго регламентируют значения всех параметров сварки (температура, время нагрева и т.п.) в зависимости от диаметра трубы и толщины её стенок.

Этапы проведения сварки встык полиэтиленовых труб:

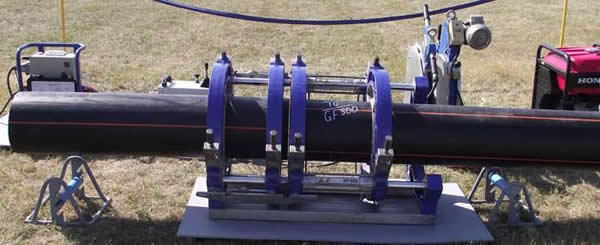

Соединение газовых ПЭ труб

Процесс сварки

  1. Концы свариваемых труб установить в сварочный аппарат.
  2. Между торцами соединяемых деталей поместить нагретую плиту.
  3. Торцы под некоторым давлением прижать к горячей плите.
  4. Дождаться расплавления полиэтилена, т.е. образования первичного грата.
  5. Несколько снизить давление на трубы, дав прогреться торцам.
  6. Удалить горячую плиту.
  7. Сразу же соединить детали, создав необходимое давление для осадки.
  8. Дождаться полного остывания конструкции естественным путём.

Не старайтесь ускорить процесс остывания искусственно, охлаждая трубы водой.

Строгое следование пошаговой инструкции и соблюдение всех её требований позволит провести работы качественно, и получить результат, гарантирующий безаварийную работу собранной системы.
