Трубы чугунные ВЧШГ: под Тайтон, BPC и фланцевое соединениеПри организации отопительных и водопроводных систем, находящихся под давлением, широко используются трубы чугунные ВЧШГ. Название материала этих труб указывает, что в состав чугуна входит особый шаровидный графит, который придает прочность чугунным изделиям и увеличивает срок их службы. Существует несколько видов труб, выпускаемых под конкретный вид соединения, о них и пойдет речь в нашей статье.

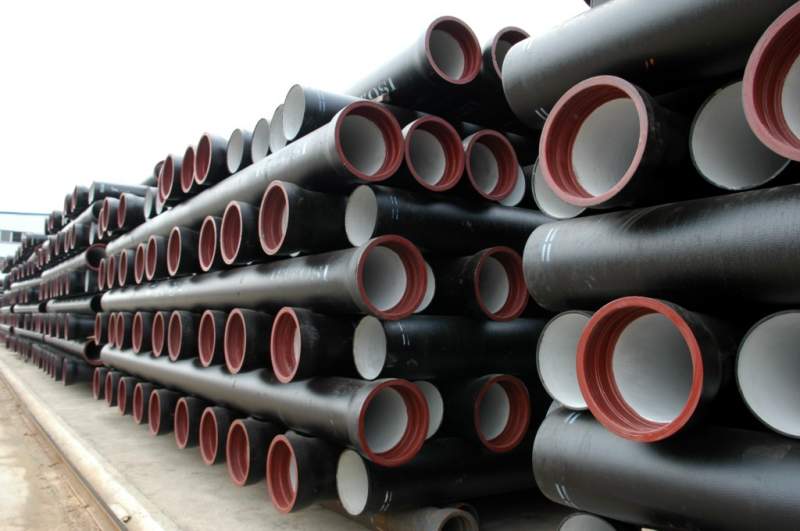

Трубы ВЧШГ нашли свое применение в напорных трубопроводах Преимущества труб ВЧШГВ некоторых случаях особо прочные чугунные трубы, используемые для водоснабжения, незаменимы, поскольку обладают такими свойствами и характеристиками:
Также, помимо отличных физических и механических свойств, труба чугунная канализационная ВЧШГ экологически безопасна:
Виды соединения чугунных трубСуществуют следующие виды соединения ВШЧГ труб:

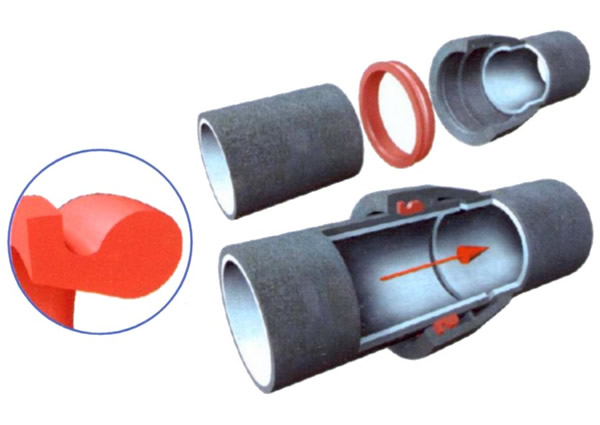

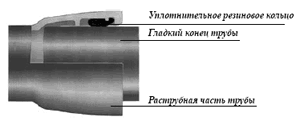

Схема соединения типа «Tyton»
Схема соединения типа «Tyton»

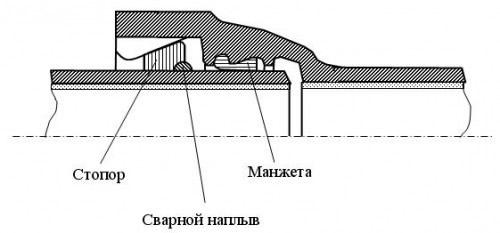

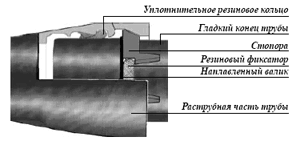

Схема соединения типа «ВРС»
Схема соединения типа «ВРС»

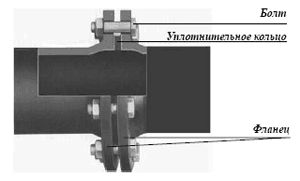

Схема фланцевого соединения
Схема фланцевого соединения
Схема сварного соединения
Схема свайной оболочки Трубы для разных видов соединенияТрубы под «Тайтон»Монтаж труб, предназначенных под это соединение, следует производить таким образом:
Подготовка к соединению
Подготовка к соединению Для очистки внутренних и внешних поверхностей труб используйте щетки, скребки, шпатели. Особенно тщательно следует очищать паз для резинового уплотнителя.
Старайтесь не допускать подтеков смазки под внешнюю поверхность резинового уплотнителя.

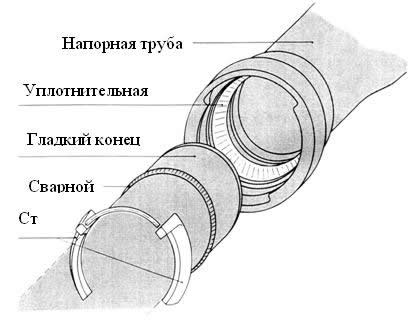

Так производится соединение Тайтон Трубы для соединения «ВРС»Раструбно-стопорное соединение (ВРС-Тирофлекс) обеспечивает прочное крепление труб между собой, не позволяющее им разъединиться самопроизвольно под действием ударных нагрузок или подвижки неустойчивого грунта. Стопоры, которые вдвигаются в специальные выемки раструба и закрепляются с помощью резинового фиксатора, а также сварной наплыв гладкого конца трубы ВЧШГ обеспечивают прочность соединения. Надежность соединения «ВРС» не исключает смещения стыкуемых труб по оси от 1,5 до 5 градусов, которое не приводит к разгерметизации. Прочное неразъемное соединение позволяет использовать его:

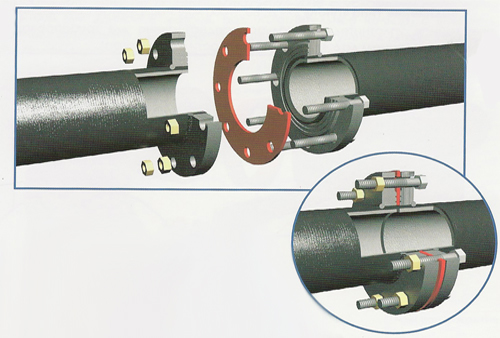

BPC выполняется аналогично соединению Тайтон Это соединение применяется для холодного и горячего водоснабжения, канализации, устройства теплосетей, имеющих рабочее давление выше 2,5 МПа. Трубы для фланцевого соединенияПростота монтажа и демонтажа фланцевого соединения определяют спектр его применения. Фланцевая труба чугунная ВЧШГ используется при устройстве:
Герметичное соединение фланцевых труб обеспечивается применением двух фланцев, крепко сжимающих резиновую уплотнительную прокладку. Размеры и количество закрепляющих болтов определяются номинальным давлением и шириной условного прохода трубопровода.
Технология фланцевого соединения Как видим, выбор труб, выпускаемых под различные способы крепления, довольно широк. Все они производятся известным в России производителем, заводом «Свободный сокол». |
||||||||||||||
