Как подобрать трубы для отопления дома

При проектировании и монтаже систем отопления чрезвычайно избежать ошибок, поэтому выбрать трубы для отопления дома необходимо еще на стадии разработки проекта. Неправильный подбор их типа  и диаметра при эксплуатации проявит себя самым негативным образом. Как это осуществить, вы узнаете из данной статьи.

трубы для отопления частного дома

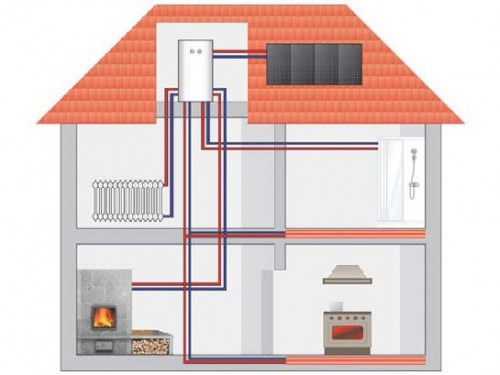

Отопление частного дома

Особенности системы отопления частного дома

Для подбора труб для отопительной системы частного дома в первую очередь нужно определить используемый вид подачи теплоносителя. В случае подключения здания к тепловой общегородской магистрали, все расчеты производятся абсолютно так же, как для квартир.

При устройстве систем автономного отопления, параметры трубопроводов будут определяться выбранной схемой и их видом. Так, трубы для отопления частного дома для схемы с циркулярным насосом будут отличаться от изделий для системы, предусматривающей естественную циркуляцию жидкости.

Подбор системы

Выбор вида трубопровода

Необходимо определится с материалом труб отопления:

  • Стальные трубы сегодня практически не применяются, поскольку из-за подверженности коррозии их срок службы невелик, монтаж трудоемкий, ремонт сложный.
  • Металлопластиковые трубы специалисты использовать не рекомендуют из-за их свойства под воздействием температуры иногда на изгибах лопаться.
  • Медные трубы наиболее долговечные и удобные при ремонте, но и самые дорогостоящие.
  • Различные виды полимерных труб (к примеру, из сшитого полиэтилена или армированного полипропилена) – зачастую оптимальный выбор. Если будет выполняться отопление частного дома пластиковыми трубами, при выборе их марки необходимо, в первую очередь, обращать внимание на показатель, характеризующий допустимое давление воды в изделии.

Чтобы предотвратить деформации и загибы пластиковых труб, нужно избегать очень протяженных прямых участков. Необходимо также наблюдать во время первого запуска отопительной системы за резким изменением температуры.

Основные параметры труб

отопление частного дома пластиковыми трубами

Полипропиленовые трубы отопления разного диаметра

Для отопительной системы трубы подбирают не только по химическим и физическим свойствам их материала. В устройстве эффективной и экономичной системы важную роль играют их диаметр и длина, поскольку сечение труб влияет в целом на гидродинамику. Достаточно распространенная ошибка – выбор изделий слишком большого диаметра, что ведет к понижению в системе давления ниже нормы, и отопительные приборы перестают греть. При чересчур маленьком диаметре  труб система отопления начинает шуметь.

Основные характеристики труб:

  • Внутренний диаметр – основной параметр любой трубы. Он определяет ее пропускную способность.
  • Наружный диаметр тоже необходимо учитывать, проектируя систему.
  • Условный диаметр – округленное значение, которое выражается в дюймах.

Подбирая трубы для отопления загородного дома, нужно учитывать, что для выполненных из различных материалов изделий, используются разные системы измерений. Практически все чугунные и стальные трубы маркируют по внутреннему сечению. Изделия из меди и пластика – по наружному диаметру. В особенности это важно, если предполагается монтаж системы из комбинации материалов.

диаметр труб для отопления дома

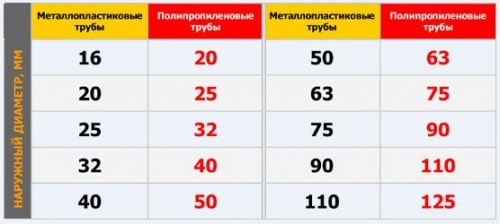

Пример соответствия диаметров труб из разных материалов

При комбинации в системе различных материалов, чтобы подобрать диаметр труб безошибочно, нужно использовать таблицу соответствия диаметров. Ее можно найти в интернете. Зачастую диаметр измеряется в долях или дюймах. Один дюйм соответствует 25,4 мм.

Расчет диаметра труб системы отопления

Когда рассчитывается диаметр труб для отопления дома, учитывается, в первую очередь, тепловая нагрузка. Для обеспечения в помещении комфортных условий на каждый квадратный метр комнаты достаточно 100 Вт тепловой мощности (при высоте потолков  до 3 метров).

Оптимальное значение скорости движения жидкости  находится в диапазоне 0,3-0,7 м/с.

Подобрать оптимальный диаметр труб можно подобрать по специальной таблице. Для этого необходимо рассчитать тепловую мощность, требуемую для отопления конкретного помещения.

Пример расчета диаметра труб отопления

трубы для отопления загородного дома

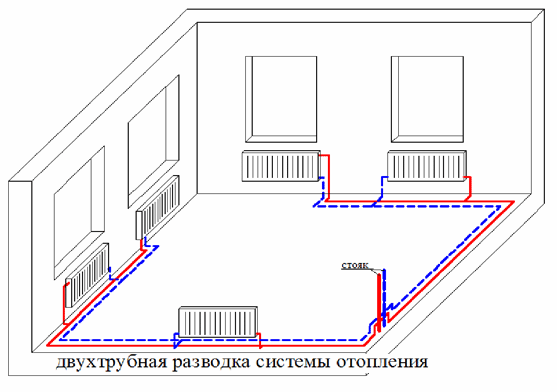

Двухтрубная система разводки

К примеру, площадь помещения 30 кв.м. Соответственно производится расчет труб отопления частного дома:

для его отопления требуется 30*100Вт=3000Вт, плюс запас 20% — 3600Вт. То есть, чтобы перекрыть эту величину необходимы радиаторы такой мощности.

Если в помещении два окна, то требуется 2 радиатора по 1,8 кВт под подоконниками. Иногда приборы отопления размещают для обогрева глухих стен – это решается в зависимости от дизайна помещения и возможности монтажа.

Согласно полученному значению тепловой мощности, подбирается по таблице необходимый диаметр труб. Данная таблица рассчитана для двухтрубной системы разводки.

расчет труб отопления частного дома

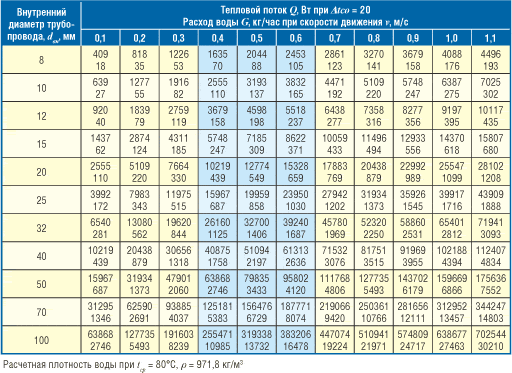

Таблица для подбора внутреннего диаметра труб отопления

При условиях данного примера по полученной тепловой мощности 3600 Вт в таблице выбирается верхнее значение, которое соответствует полученному тепловому потоку. Голубая зона – значения при оптимальной скорости движения жидкости.

Результат: внутренний диаметр трубы 10 мм. Надеемся, что на основе приведенной методики, вы сможете легко и просто рассчитать необходимые параметры и выбрать подходящий трубопровод для вашего дома.
