Трубы отопления в полу: как выбрать и уложить

Решив устроить тёплые полы в своей квартире, для начала стоит определиться, какие трубы отопления в полу будут наиболее долго и надёжно это тепло предоставлять. Выбор, каким бы простым на первый взгляд он ни казался, не так прост и зависит от многих факторов.

Те трубы, что предполагается использовать в системе «тёплый пол», должны:

  • быть прочными;
  • не подвергаться коррозии;
  • быть непроницаемыми для кислорода, который может вызывать коррозию стальных составных частей системы отопления (радиаторов или котлов).

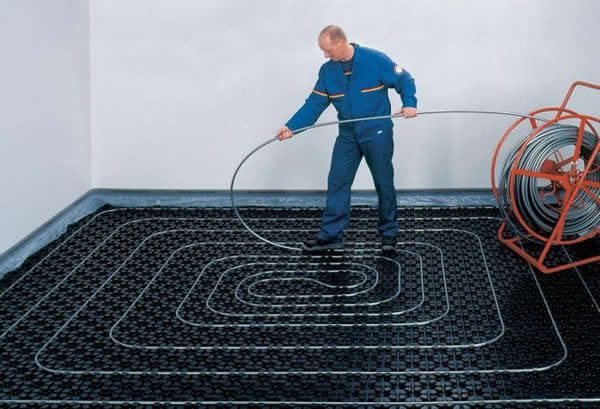

    трубы отопления в полу

    Трубы отопления, расположенные в полу, являются одним из наиболее экономичных способов обогрева помещений

Некоторые характеристики труб напольного отопления

От того материала, который будет выбран в качестве основного для труб, выполняющих отопительную функцию в полу, будет зависеть, как долго прослужит вся система. Используются для напольного отопления трубы:

  1. Медные.
  2. Пластиковые с барьером, препятствующим диффузии кислорода:
  • полиэтиленовые;
  • полибутиленовые.
  1. Многослойные: пластиковые со вставкой из алюминия.

Независимо от типа, при выборе труб, подходящих для каждого конкретного случая, руководствуются величинами, которые характеризуют:

  • наружный диаметр трубы;
  • толщину стенок трубы.

Монтаж труб в полу

Крепление труб напольного отопления

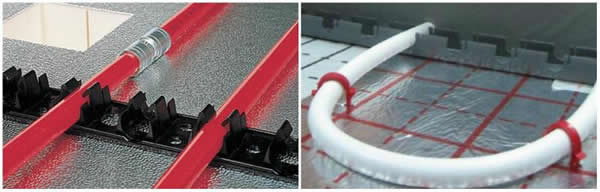

трубы отопления под полом

Методы крепления труб теплого пола

Способы крепления тёплого пола к основанию будут во многом зависеть от того, какую трубу использовать для отопления. Но, в любом случае, стоит постараться не допускать соединительных стыков или же свести их число к минимуму, поскольку прочность и долговечность соединений несколько уступает крепости цельной трубы.

Выбирайте трубы такой длины, чтобы можно было монтировать систему без стыков, которые могут оказаться под полом.

Одной из особенностей пластиковых труб является их способность возвращать свою прежнюю форму после того, как труба была деформирована. Поэтому, при формировании отопительной системы приходится сразу же, после изгибания их под нужным углом, закреплять эти трубы на основании.

В отличие от эластичных полиэтиленовых труб, медные и многослойные трубы такой «памятью» не обладают. Их можно изгибать в разных направлениях. Форма трубопровода для водяного отопления пола при этом останется неизменной.

В качестве крепления отопительных труб на основании используют:

  • скрепки;
  • клипсы;
  • специальные сетки;
  • планки с вырезами;
  • пенопластовую изоляцию с особыми пазами для труб, надёжно их фиксирующими.

Для облегчения монтажа труб и соблюдения определённых интервалов при создании их изгибов производителями предлагается схема расположения труб отопления – растровая сетка. Следуя ей, легко создать такую систему, которая будет нагревать весь пол равномерно.

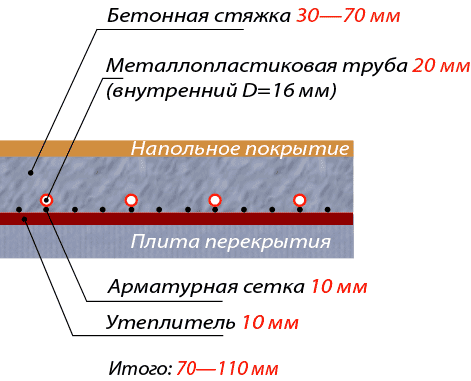

схема расположения труб отопления

Схема расположения труб в стяжке

Иногда, ради экономии, в качестве основы для крепления труб приобретаются обычные листы пенопласта, покрываются изоляционной плёнкой, поверх которой укладывается стальная сетка. И уже на неё крепится вся отопительная конструкция с помощью клипс или проволоки.

Для устройства напольного покрытия выбирайте пенопластовые листы с минимальной плотностью 20 кг/м3.

Особенности укладки труб напольного отопления

  • Прежде чем начинать укладывать трубы отопления в стяжке пола, следует уделить внимание изоляции. Пол в тех помещениях, которые находятся непосредственно над холодными подвалами, обязательно надо дополнить изоляционными панелями. В противном случае часть тепла, даваемого трубами, будет поглощаться плитой перекрытия, а не поступать в саму комнату, для отопления которой всё и устраивается.
  • Наиболее используемый способ укладки отопительных труб в полу – «влажная укладка». В результате заделки труб в слое бесшовного пола гарантирована отличная теплоотдача. В этом случае трубы монтируются на фабричной или самодельной арматурной сетке.

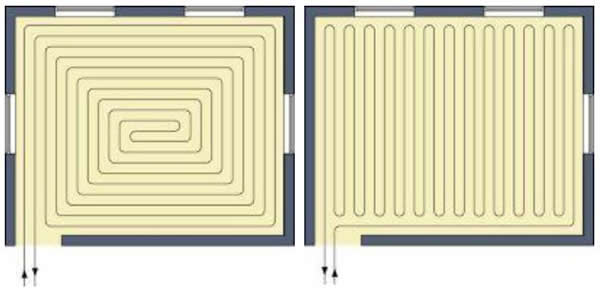

трубы отопления в стяжке пола схема

Схемы укладки труб

  • Для обеспечения равномерного нагрева следует следить, чтобы половое отопление в комнате устраивалось в виде спирали или змейки с одинаковым «шагом» между витками или зигзагами.
  • Перед тем как окончательно залить подготовленную систему труб бетонной стяжкой, ещё раз надо проверить герметичность всех труб и переходов.

Не забудьте оставить компенсационные швы в бетонной стяжке для того, чтобы обеспечить трубам возможность свободно расширяться при нагреве.

  • При «сухой укладке» используются, например, плиты ДСП. Они укладываются поверх подготовленной сетки с прикреплёнными к ней трубами, размещаемой на теплоизолирующем слое. Простота этого метода и быстрота процесса монтажа несколько умаляются тем, что довольно большое количество тепла расходуется бесполезно из-за присутствия неизбежных пустот, плохо проводящих тепло.

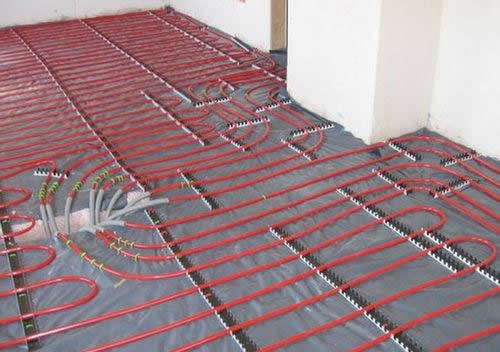

какую трубу использовать для отопления

Готовые уложенные трубы

Всё возрастающие требования, предъявляемые к комфортности жилья, новые материалы и методы проведения строительно-монтажных работ приводят к тому, что постепенно трубы отопления под полом становятся не таким уж экзотическим преимуществом лишь наиболее состоятельной части населения. Всё больше людей может позволить себе использовать такую необходимую и довольно удобную коммуникацию, как тёплый пол.
