Что такое трубы PEX, их виды и порядок монтажа

В настоящее время металлическим и чугунным трубам при прокладке магистралей все чаще предпочитают пластиковые изделия. Среди полипропиленовых изделий большой популярностью пользуется труба PEX. Все особенности такого типа трубы, ее положительные свойства и порядок монтажа рассматриваются в этой статье.

Труба РЕХ

Характеристики изделий РЕХ

Технология изготовления

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

• нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется  PE-X a;
• воздействие химического элемента силана образует материал PE-X b;
• использование заряженных электронных частиц. В результате облучения электронами получается материал  Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

1. Высокая прочность.
2. Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
3. Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
4. Наличие антикислородной защиты.
5. Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
6. Неподверженность воздействию химических составов.
7. Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

• водоснабжения;
• для транспортировки газообразной рабочей среды;
• канализационных систем;
• систем отопления;
• устранения наледи водоотводов;
• для теплого пола;
• подачи технической воды и химической рабочей среды;
• других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

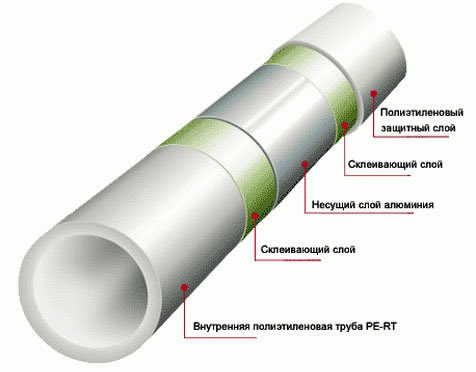

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала.  Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

1. Внутренний слой изготовлен из сшитого полиэтилена.
2. Несущий промежуточный слой выполнен с применением алюминия.
3. Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала. Основное преимущество таких труб  — это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

• сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;
• могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.



  Труба PEX al PEX

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

• системы горячего и холодного водообеспечения;
• напольное отопление (трубы 16 мм в диаметре);
• высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

1. Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
2. Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.

Трубы Uponor

3. Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Монтаж РЕХ труб

Для монтажа изделий из сшитого полиэтилена применяются несколько типов фитингов:

• резьбовые не подлежащие разборке;
• резьбовые разборные;
• прессованные (обжимные).

Труба PE X соединяется с фитингом благодаря своему свойству возвращаться после нагревания в исходное состояние. Для монтажа необходимо:

1. Отрезать трубу из сшитого полиэтилена специальными ножницами под прямым углом.
2. На конец трубы ровно по ее краю надеть самообжимающее кольцо.

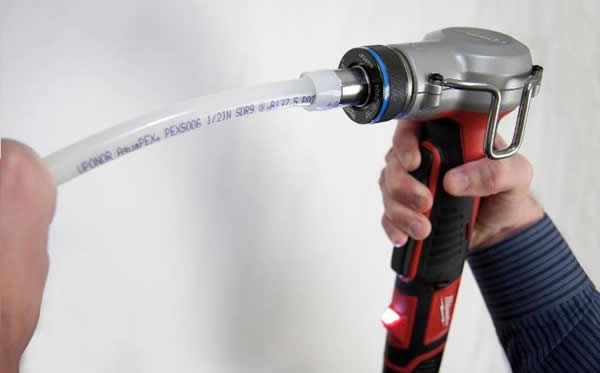

3. С помощью экспандера (специальный расширительный инструмент) произвести расширение конца трубы в два этапа с поворачиванием изделия на 30º.

Производители рекомендуют использовать как можно меньшее количество расширений трубы для сохранения ее свойств. Допустимое количество операций по расширению изделия приведено в инструкции инструмента для монтажа.

4. После расширения необходимо одеть до упора трубу на штуцер.
5. Буквально по истечению нескольких секунд труба и кольцо начнут сжиматься и обеспечат плотность соединения.
6. Полные испытания соединения можно проводить уже через 30 минут.



   Монтаж фитинга

Необходимо знать, что чем ниже температура, при которой производится соединение, тем больше времени необходимо на усадку материала. В таком случае, используя строительный фен можно ускорить процесс герметизации содинения. Применять открытое пламя для нагревания труб запрещается.

Таким образом, PEX-трубы благодаря своим уникальным качествам, является оптимальным и правильным решением для прокладки трубопровода практически любого назначения. Лишенная недостатков металлических труб она позволяет значительно сэкономить финансовые ресурсы.
