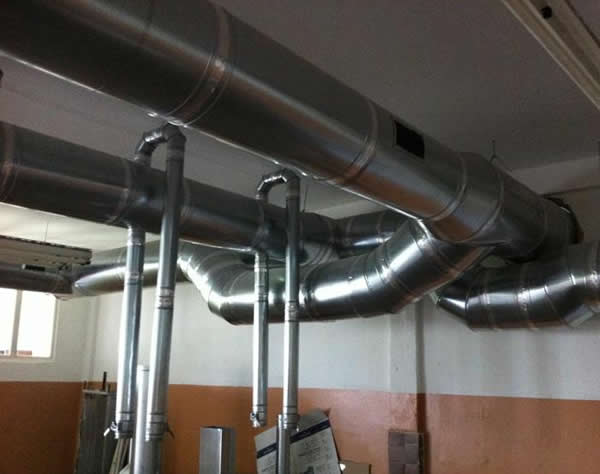

Как проложить оцинкованные вентиляционные трубыСогласно положениям ГОСТ 14918-80, трубы вентиляционные оцинкованные используются для перемещения воздушных масс, влажность которых не превышает 60 %, а температура — не более 80 ⁰C. Эффективность работы воздуховодов зависит не только от конструктивных особенностей и формы сечения изделий, но и от соблюдения технологии их монтажа. Прокладка труб для вентиляции из оцинкованной стали должна соответствовать требованиям, которые регламентируются нормативными документами, в том числе СНиП.
Прокладка оцинкованных вентиляционных труб Характеристики воздуховодов из оцинкованной сталиДля изготовления вентиляционных труб из оцинкованной стали используются листы толщиной 0,5-1 мм, которые получают путем холодного проката. Для защиты от агрессивных воздействий поверхность металла покрывается слоем цинка, толщина которого зависит от предполагаемых условий эксплуатации и характеристик окружающей среды. Воздуховоды из оцинкованной стали отличаются:
По форме сечения они могут быть круглыми или прямоугольными, каждый вид имеет свои особенности:
На выбор воздуховодов определенного типа влияет объем перемещаемого воздуха и условия их применения.
Круглые вентиляционные трубы В жилых помещениях целесообразно будет установить воздуховоды прямоугольного сечения, особенно если высота потолков не очень большая. Для прокладки круглых труб потребуется больше пространства.
Воздуховоды прямоугольной формы Способы соединения вентиляционных трубКроме труб разного сечения для прокладки вентиляции используются фасонные части из оцинкованной стали, с помощью которых выполняются повороты и ответвления от центральной сети. Способ фиксации этих элементов с воздуховодами зависит от их конфигурации:

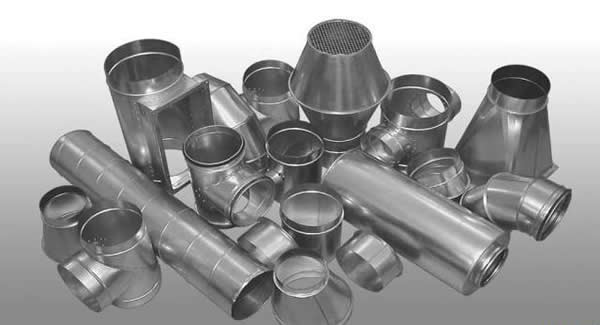

Фасонные элементы для сооружения вентиляции Особенности устройства вентиляцииДля эффективного функционирования воздуховодов необходимы не только точный расчет их размеров и оптимальный выбор формы сечения, но и правильный монтаж. Технология его выполнения определяется расположением вентиляционных труб. Способы размещения вентиляцииПрокладка оцинкованных воздуховодов может осуществляться несколькими способами. Если вентиляция сооружается в процессе строительства дома, то ее отдельные элементы устанавливаются в специально подготовленные каналы. При этом обеспечивается огнезащита и должны соблюдаться требования СНиП. Согласно положениям нормативных документов запрещается на расстоянии 100 мм от воздуховодов располагать трубопроводы с горючими веществами, в том числе и газом для бытового потребления. Также недопустим монтаж канализации в шахтах с трубами. При прокладке вентиляции снаружи необходимо не только надежно закрепить, но и утеплить воздуховоды. Иначе велика вероятность появления конденсата, который способствует появлению ржавчины. В системах с принудительным притоком воздуха этого не требуется. Достойная альтернатива традиционным способам утепления — сэндвич-труба для вентиляции. Она представляет собой конструкцию из двух труб разного диаметра, причем одна располагается внутри другой, а промежуток между ними заполняется базальтовым негорючим волокном. Используют сэндвич-трубу для возведения дымоходов, причем толщина теплоизоляции регулируется в соответствии с условиями эксплуатации.

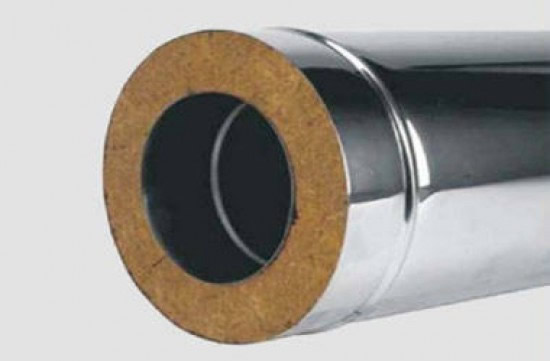

Сэндвич-труба для дымохода Сооружение воздуховодов внутри помещений проводится в соответствии с проектом системы вентиляции. Они прикрепляются к стенам, потолку и другим опорам таким образом, чтобы обеспечивалась жесткость конструкции, а расстояние между соединительными узлами не превышало 3 м. Способ, которым фиксируется труба вентиляционная металлическая из оцинкованной стали, зависит от формы ее сечения и габаритных размеров:

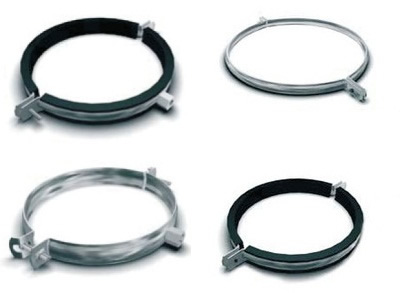

Хомуты для крепления воздуховодов круглого сечения Поскольку лента не обеспечивает жесткости крепления, то ее желательно использовать вместе с хомутами. В противном случае возможно появление шума при работе вентиляции и нарушение герметичности воздуховодов. Технология прокладки воздуховодов круглого сеченияПри использовании анкерных болтов она включает следующие операции:
Забивные анкера способны выдерживать значительные нагрузки и могут использоваться для прокладки вентиляционных труб большого диаметра. Соблюдая правила прокладки вентиляционных труб и используя подходящие элементы крепления высокого качества, можно обеспечить надежность фиксации и длительный срок службы системы воздуховодов. |
||||||||||||||
