Угольник слесарный – прямой ответ на измерительный вопрос!

Без чего не обойдется ни один строитель и ремонтник, так это без измерительных приборов. Причем, как без сложных, современных: всевозможных новомодных лазерных уровней, так и без старых добрых измерительных линеек, у которых есть верный помощник – строительный угольник слесарный, столярный, поверочный.

Инструменты, проверенные временем!

С древних времен мастера, работающие с камнем и деревом, пользовались измерительным прибором, названным впоследствии линейкой. В помощь к ней для разметки материала и проверки соответствия расчетам со временем добавилось еще одно устройство – две линейки, скрещенные строго под прямым углом. Оба эти инструмента за много веков претерпели немало изменений, но сути своей не поменяли: они помогают мастеру размечать площадку, материалы, детали, а потом контролировать ход и качество работ.

Угольник даже нашел своё место в истории: вместе с циркулем его считают символом работы каменщиков и плотников, есть связь и с церковным учением – атрибутами покровительствующего строителям апостола Фомы называют именно линейку и угольник, да и масоны его именуют одним из своих символов.

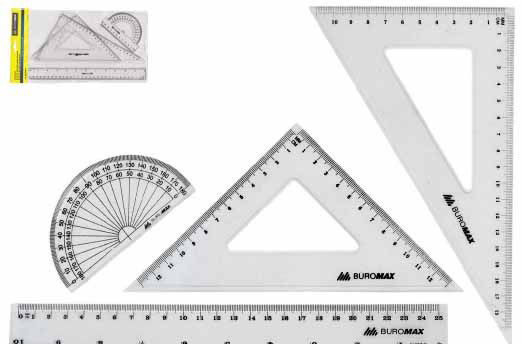

Арифметику и геометрию, вернее их образ, в семи свободных искусствах олицетворял именно угольник. Ну, а мы с вами с ним хорошо знакомы как раз благодаря этим наукам и школьным урокам математики. Деревянные, пластиковые или металлические школьные угольники традиционно треугольной формы, равнобедренные с двумя углами по 45 градусов или разносторонние по 30 и 60 градусов. Без них выполнение заданий и представить себе невозможно. Во взрослой жизни цели и задачи у них те же, а вот роль гораздо масштабнее.

Угольник слесарный, столярный – поверочный инструмент

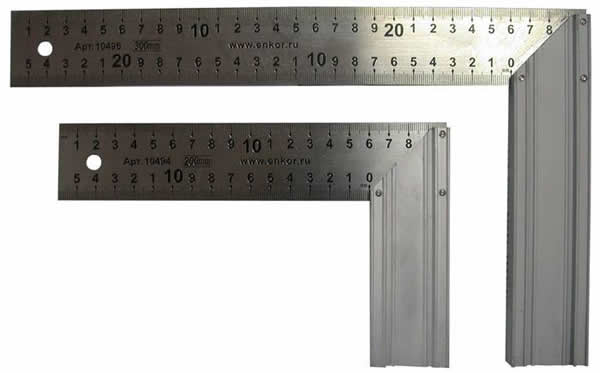

Изначально строительный инструмент от чертежного угольника отличается тем, что мастера используют в работе конструкцию, представляющую по сути соединенные под прямым углом две линейки, одна из которых утолщена и выполняет роль ручки, а чертежники пользуются набором треугольников и прочих линеек. Материалы, из которых производят эти орудия, не отличаются от тех, к которым мы привыкли со школьной скамьи: дерево, металл и пластмасса.

Так уж сложилось, что плотники и столяры, т.е. все, кто работает с деревом, в основном, и пользуются многими деревянными инструментами, в том числе и измерительными. А вот для слесаря и монтажника, сталкивающихся среди прочего и с металлом, необходим угольник металлический – поверочный инструмент №1 должен быть надежным и стойким к внешним воздействиям. Хотя по большому счету сейчас такого принципиального различия уже не существует, каждый выбирает себе удобный инструмент.

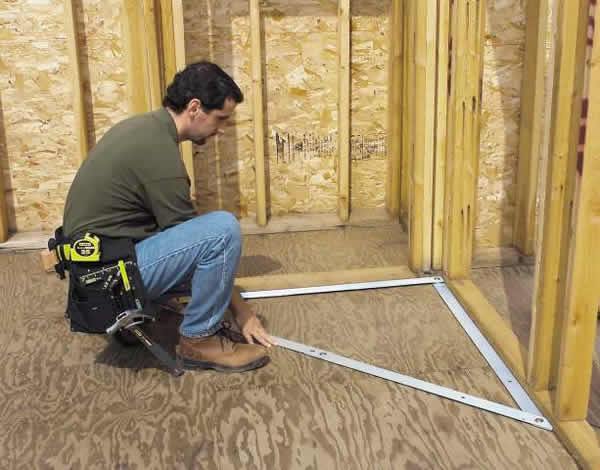

Этот инструмент у всех упомянутых мастеров служит для поверки прямых углов различных сооружений и конструкций, контролирования взаимного перпендикуляра между деталями, поэтому главным его качеством служит идеальный угол в 90 градусов, образуемый линеечными поверхностями. За счет этого он и получил еще одно своё наименование – поверочный.

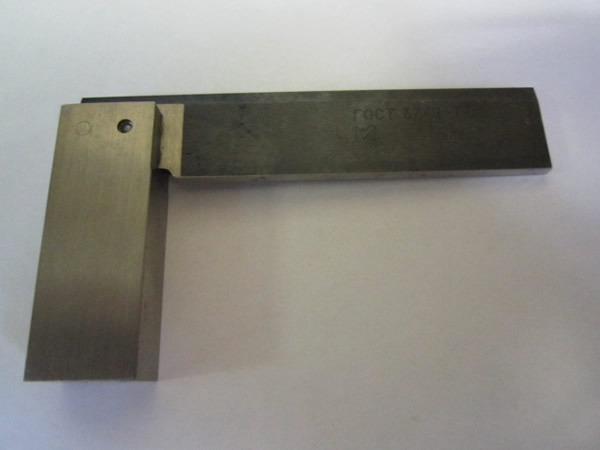

Слесарные его разновидности выпускают согласно ГОСТу 3749-77. Например, у самой малой модели "УП 60х40" цифры обозначают размер составных частей в миллиметрах: одна из линеек длиной в 60 мм, а вторая в 40 мм. У них есть 2 класса точности перпендикулярности, измеряемые в микронах: 5 в 1-м классе и 13 во 2-м. Вес этого "малыша" составляет всего-то 70 граммов. Есть, конечно, и модели, которые в сравнении с этой будут выглядеть гигантскими.

Универсальный угольник – прямой и не только

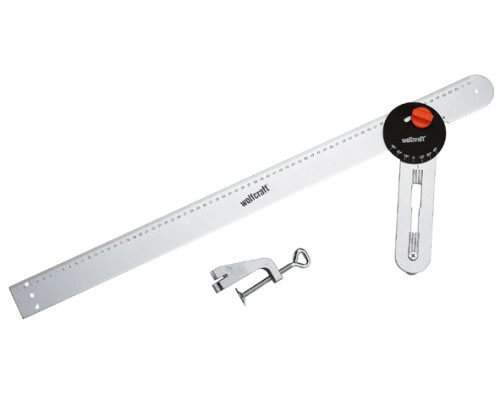

Современная конструкторская мысль требует построения не только прямых углов, правильность которых можно проверить героем данного исследования, или повторения однотипных кривых линий, получаемых при помощи всевозможных лекальных линеек, но и идти на многочисленные нестандартных решения. Для этого и инструмент потребуется нестандартный, готовый легко и быстро построить разные углы, т.е., по сути, стать универсальным угломером.

Такое устройство было придумано, есть разные его модификации, суть которых одна: основная большая рабочая поверхность соединена при помощи шарнира с меньшей подвижной частью. В максимально раскрытом состоянии они дают искомые 90 градусов, а устанавливать заданное значение угла помогает специальная полукруглая шкала, наподобие хорошо знакомого по школе транспортира.

Есть еще одна разновидность инструмента, претендующая на универсальность. Называется она малка. Конструкционно это всё те же две части, скреплённые специальным зажимным винтом. Одна из них основная, её ещё называют колодкой, бывает преимущественно деревянной или пластиковой, прикладывается к точке/линии отсчета, а вторая – тонкая металлическая линейка служит для начертания новых линий и измерения углов между составными частями инструмента. В зависимости от размера их применяют или при кабинетных инженерных работах, или на стройплощадках.

Как выбрать хороший строительный угольник?

Безусловно, угольник не может быть первым в списке необходимых измерительных инструментов, но и откладывать его приобретение в слишком долгий ящик тоже не стоит. Давайте разберемся, как не растеряться и выбрать в специализированном торговом центре то, что нужно, а не нечто с ближайшего стеллажа. Прежде всего, важно понимать масштабность предстоящих работ: для внутренней отделки вполне подойдет экземпляр средних размеров, а для поверки внешних крупных конструкций нужно выбрать модель помассивнее.

Отправляясь в магазин за новым угольником, прихватите с собой обычный лист бумаги А4, чем толще, тем лучше. Сложенный аккуратно пополам он станет идеальным контролёром прямого угла нужного инструмента.

Если в точности угольника вы уже убедились, то нелишним будет проверить и качество нанесения делений сантиметров и миллиметров, не сотрутся ли они после первого же применения. В принципе, на угольнике измерительную шкалу достаточно нанести только на одну сторону – основную рабочую, но, как признаются многие мастера, иногда бывает удобно, чтобы инструмент имел сразу две шкалы делений: и на ручке тоже.

Ручку зачастую изготавливают из другого материала, нежели основную часть. Деревянная ручка изначально лучше держится в руке. А вот в случае с пластиковыми или металлическими вариантами предпочтение следует отдать моделям с резиновыми вставками, не допускающими скольжения пальцев. Поэтому всё нужно лично попробовать и выбрать тот инструмент, который в руках будет держать удобно, тогда и точности работ будет проще добиться.

Ну, и совсем незаменимым помощником при самых разнообразных работах станет модель с ключевым элементом строительного уровня – т.е. оснащенная контрольной ампулой, с жидкостью и пузырьком воздуха, которые не позволяет допустить отклонений от горизонтали или вертикали. На первый взгляд это может показаться и излишеством, однако, при некоторых операциях в слесарно-столярном деле это может быть для вас неоценимым подспорьем. Ведь один инструмент гораздо легче держать в руках, чем управляться с двумя, а то и тремя сразу.

Неожиданное применение школьного угольника!

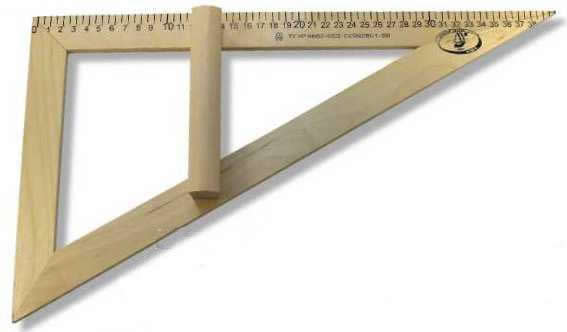

Мы все привыкли использовать школьный деревянный равнобедренный угольник исключительно для занятий по геометрии или черчению, а возможности его, как выясняется, могут быть значительно шире. Вот, например, нет у вас под рукой строительного уровня, а оценить степень горизонтальности поверхности все-таки необходимо, причем времени на поиски специального устройства у вас попросту не хватает. Что делать? На выручку приходит смекалка, школьный угольник и подручные материалы: крепкая нить, рыболовное остроносое грузило из папиного или дедушкиного арсенала.

Итак, приступаем: один конец нитки привязываем к ушку грузика, а второй крепим к вершине равнобедренного треугольника так, чтобы острый конец грузила выполнял бы роль указателя у отметки, сделанной строго посередине длинной стороны треугольника. По сути, делаем небольшой отвес, размещенный внутри треугольника. Пару минут – и устройство готово! Помещаем его на проверяемую поверхность и по отклонению остроносого указателя определяем степень отклонения от горизонтали.
