Подбор уклона трубы канализацииУдаление отходов жизнедеятельности человека в домах малоэтажной застройки чаще всего осуществляется самотечными безнапорными системами. Для их эффективного функционирования необходимо правильно определить уклон канализационной трубы, и прокладывать коммуникационные сети в соответствии с полученными данными.

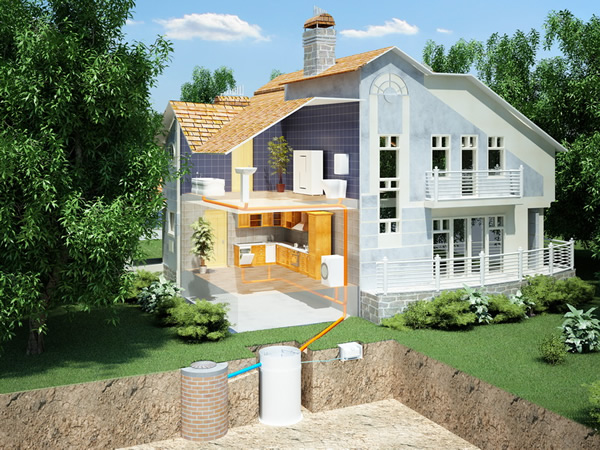

Правильный уклон – залог эффективного функционирования системы отвода стоков Небрежность проведения расчетов чревата нарушениями работы системы и затратами, которые потребуются для устранения недостатков конструкции трубопровода. Поэтому на этапе проектирования одной из важнейших задач является определение расположения труб канализации в соответствии с условиями эксплуатации сети и рельефом местности. Особенности расположения канализационных трубЗначение угла наклона отдельных участков коммуникационной сети показывает: как изменяется расположение ее рабочей плоскости по отношению к горизонтальной поверхности. Если при стандартных способах измерениях эта величина выражается в градусах, то в данном случае она определяется как разница высот между расположением нижней точки поверхности трубы на начальном и конечном ее отрезке. Канализация служит для удаления различных отходов, которые со временем могут образовывать налет на внутренних стенках и способствовать зарастанию элементов системы. Для предотвращения этого, необходимо, чтобы движение сточных вод происходило с определенной скоростью. Правильно выбранный уклон трубы канализации обеспечит ее самоочищение под действием гравитационных сил. Превышение его оптимального значения может вызвать:
Недостаточный уровень перепада высот участков трубопровода способствует замедлению скорости сточных вод, в результате чего возможно появление засоров. Итак, какой уклон канализационной трубы выбрать? Это зависит от вида и конструктивных особенностей коммуникаций, регулярности их использования и характеристик удаляемых стоков. При прокладке наружных сетей имеет значение и глубина промерзания грунта.

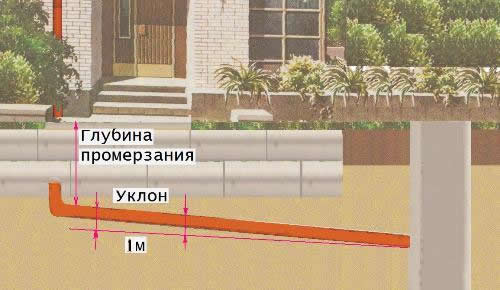

Уклон канализации с учетом глубины промерзания грунта ика расчета уклона участков канализацииДля определения величины уклона канализационных труб используют два метода: расчетный и безрасчетный. Первый незаменим при проектировании систем выведения отходов с относительно постоянным напором жидкости. Такой метод требует применения достаточно сложных формул, поэтому в частном домостроении используют безрасчетную методику, которая дает рекомендации в зависимости от диаметра трубы. Кроме того, необходимо учитывать следующие факторы:
Расположение труб внутренней и наружной канализацииОпределение уклона осуществляют по СНиП, учитывая параметры участков коммуникаций. Для внутренних коммуникаций обычно используют:
В нормативных документах указаны рекомендации и по величине уклона при сооружении отвода для унитаза и умывальника.

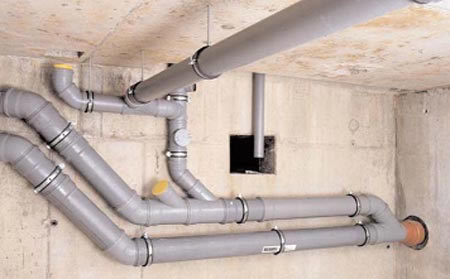

Участок внутренней самотечной канализации Для прокладки наружной канализации используют трубы большего размера. Если их диаметр равен 110 мм, то потребуется уклон не менее 0,02. Расположение участков коммуникаций с другими параметрами также определяют по нормативным документам. В рекомендациях СНиП приводится и минимальный уклон канализационных труб, показывающий предельно допустимый уровень снижения. Обычно его значения используют для расчетов, если невозможно по каким-либо причинам создать нужный перепад высот участков трубопровода.

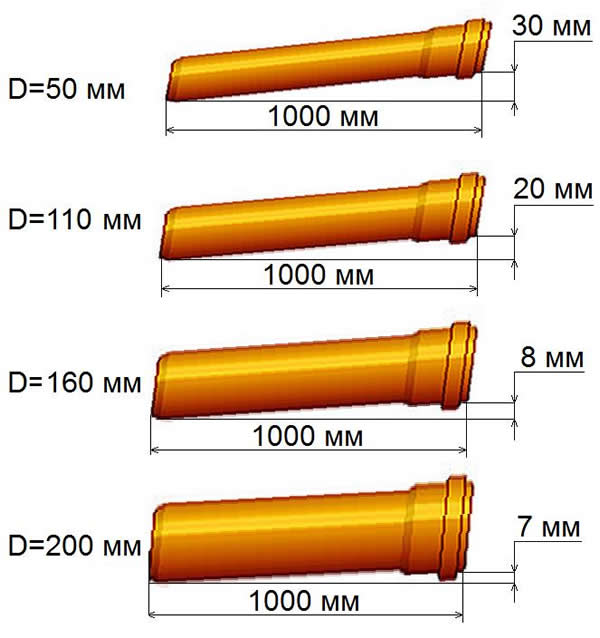

Минимальный уклон канализации зависит от диаметра трубопровода При прокладке канализационной сети не следует превышать и максимально рекомендованного значения уклона. В противном случае сточные воды не будут успевать смывать более твердые отходы, и они будут откладываться на внутренних стенках, засоряя трубы. Укладка труб наружной канализации с уклономТехнология монтажа включает следующие операции:

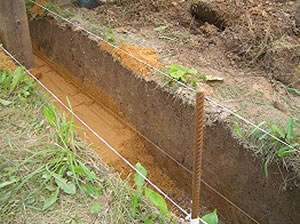

Песчаная подушка для канализационных труб

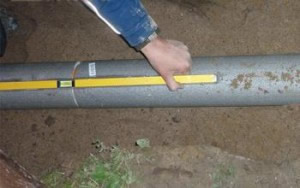

Проверка расположения трубы
Для формирования оптимального уклона канализационной трубы необходимо, чтобы подсыпка охватывала ее минимум на треть высоты и жестко фиксировала расположение конструкции. Наличие пустот под отдельными участками коммуникаций недопустимо. Чтобы определить правильное расположение трубопровода, необходимо:
К примеру, если наклон составляет 0,04, то это означает, что на каждый метр трубы перепад высоты будет равен 4 см. При длине участка трубопровода в 5 м разница между расположениями нижней точки в начале и конце отрезка — 20 см. Правильное определение нужной величины уклона элементов трубопровода и укладка его в соответствие с полученными данными обеспечат длительное и эффективное функционирование канализации. |
||||||||||||||
![]() |
![]() |
![]() |
