Вихретоковый дефектоскоп и магнитный – в чем различия?

Вихретоковый дефектоскоп – это прибор, предназначенный для измерения и выявления трещин в различных видах поверхностей из ферромагнитых сталей и сплавов. Его конструкция весьма занимательна, впрочем, как и его собрата – магнитного дефектоскопа. Их мы и будем обсуждать в этой статье.

В каких случаях пользуются вихретоковым дефектоскопом?

Среди огромного количества дефектоскопов для каждой узкоспециализированной задачи существует наиболее подходящий вид устройства, который с максимальной эффективностью сможет произвести анализ поверхности. Для обнаружения и индикации трещины или иного дефекта применяется звуковая сигнализация, а также графическое изображение на дефектоскопическом дисплее. Прибор может оценивать степень глубины трещины или скола по показаниям дисплея при помощи нескольких стандартных образцов.

Дефектоскоп имеет программное обеспечение, специально разработанное под него для удержания в памяти конкретных настроек, а также для создания и определения вида подключения. Каждый вихретоковый прибор имеет в свой комплектации модуль встроенной памяти для хранения результатов процедуры и для последующей передачи на стационарный компьютер с помощью инфракрасного порта. Если же дефектоскоп используется в линиях автоматизации, передача информации на компьютер может осуществляться в режиме онлайн.

Главными особенностями вихретоковых дефектоскопов являются: контроль проведения работ с поверхностью (в том числе и необработанной), возможность контроля деталей даже с диэлектрической поверхностью, идентификация проблемного участка. Любой современный прибор имеет возможность оперативного соединения с компьютером, существует даже специальная разновидность программ для более детального определения масштабов проблемы.

Принцип работы основан на проведении специальных мероприятий анализа взаимодействия датчика с полем вихревого тока, которые имеют место быть при контроле объекта. Вихретоковый образователь возбуждает вихревые токи в изделии, которое подвергается контролю. Преобразователь регистрирует изменения наведенного поля при попадании на определенный участок. Датчик прибора обрабатывает и выдает электрический сигнал, который подвергается детектированию и преобразуется в цифровой сигнал. Временная развертка – результат отображенной информации на дисплее прибора. После данного комплекса процедур дефектоскопист определяет степень брака на поверхности и назначает комплекс мероприятий по его устранению.

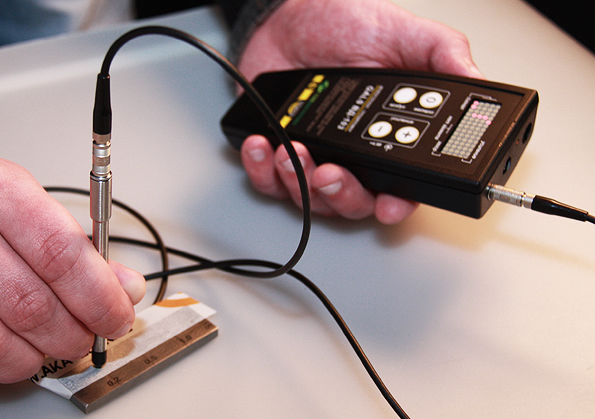

Фото работы вихретоковым дефектоскопом

Вихретоковые дефектоскопы применяются при трубопроводном сканировании, анализе строительных несущих конструкций, лакокрасочного покрытия, к примеру, автомобиля, а также при исследовании различных деталей промышленного назначения.

Как устроен вихретоковый дефектоскоп?

В настоящее время вихретоковый контроль – это один из передовых методов мониторинга дефектов. Одно из самых главных преимуществ – определение дефекта без прямого взаимодействия с предметом, что позволяет искать сколы, трещины, неровности, шероховатости даже в труднодоступных местах. К достоинствам данного типа дефектоскопов относят и высокую скорость диагностики, оперативное решение поставленной задачи. Однако есть и недостатки – высокая стоимость, ограниченный диапазон материалов исследуемых тел.

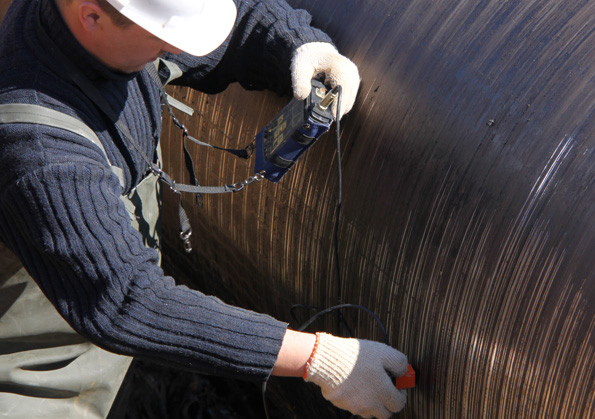

мониторинг дефектов

Приборы имеют широкие эксплуатационные характеристики. Температура окружающего воздуха должна быть в определенном диапазоне – от минус 20 до плюс 50 по Цельсию, а относительная влажность, разрешенная для работы, – не более 80 процентов. В комплекте поставки вихретокового дефектоскопа, как правило, вы найдете информационный блок обработки, различные преобразователи, аккумуляторы, устройство для зарядки прибора, кабель связи со стационарным компьютером с помощью USB, диск с программным обеспечением. Конечно, очень удобно получить также специальный кейс для транспортировки и хранения, контрольные образцы, запасной аккумулятор, дополнительные устройства сканирования и запасной датчик дефектоскопа.

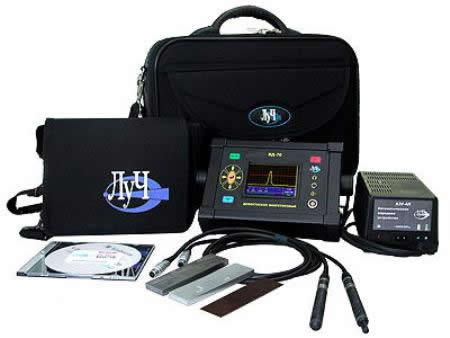

Фото комплекта поставки вихретокового дефектоскопа

Для чего выбирают магнитный дефектоскоп?

Дефектоскоп магнитопорошковый – это специальный прибор, предназначенный для проведения комплекса мероприятий по контролю ответственных устройств в разнообразных отраслях производства. Прибор необходим для выявления всякого типа трещин, шероховатостей, а также для определения масштабов брака в той или иной детали производства. Дефектоскопы могут эксплуатироваться в лабораториях, полевых условиях, на высокоэтажных зданиях, где затруднено электроснабжение, либо запрещено по технике безопасности.

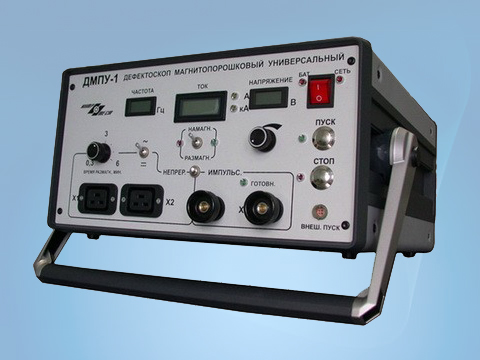

дефектоскоп магнитопорошковый

С завода-изготовителя дефектоскопы выходят по ГОСТ 21105-87, также приборы периодически проходят проверку в течение эксплуатационного периода. Магнитный дефектоскоп имеет широкую вариативность и выпускается в различных модификациях по уровню технической сложности. В комплектации прибора имеется импульсивный блок, главный блок управления, устройство для намагничивания, габаритный чемодан для хранения блоков, соединительные кабели и ящики ЗИП.

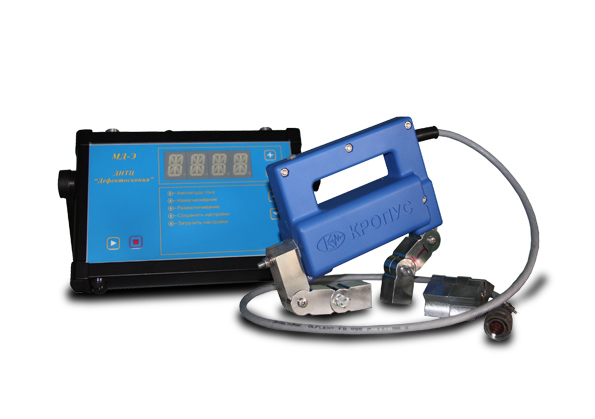

Фото компактного магнитного дефектоскопа

Благодаря широким возможностям регуляции длин между полюсами, дефектоскоп измеряет и держит под контролем детали и конструкции оборудования различной геометрической формы. Прочность конструкции, отличные эксплуатационные качества, простота управления, незначительный вес (3,5 кг) намагничивающего устройства обеспечивают высокую производительность и комфортные условия для работы (устройство для намагничивания имеет удобную ручку, а автономный источник питания – плечевой ремень для переноски).

Дефектоскоп магнитопорошковый – устройство и принцип работы

Такие приборы предназначены для магнитопорошкового контроля следующих изделий:

  • металлоконструкций различного типа и габаритов;
  • многообразия сварных соединений;
  • механизмов для подъема (крюки, лебедки и пр.);
  • железнодорожного транспорта (составы, рельсы) и многообразия деталей для этой отрасли;
  • объектов трубопроводного транспорта;
  • установок котельных.

Дефектоскопы используются при намагничивании деталей локомотивов, вагонов с помощью приложенных полей, при которых обнаруживаются поверхностные сколы и трещины. Данный прибор предназначен для тщательного контроля деталей размером более 600 миллиметров и максимальным размером поперечного сечения 100 миллиметров, а также для крупногабаритных деталей необходимых для полноценного функционирования.

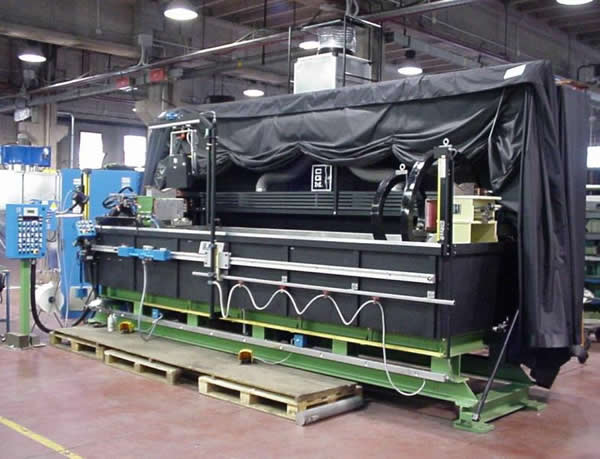

дефектоскоп магнитопорошковый для крупногабаритных деталей

Дефектоскопы состоят из нескольких узлов. Главный участник исследования – блок намагничивания, который состоит из шарнирного магнитопровода и постоянных магнитов, задачей которых является наведение в металлообъекте электромагнитного поля. Также ему ассистируют измеритель намагничивающего тока для управления его пороговыми значениями, комплект полюсных наконечников и специальная измерительная лупа для осмотра на трещины поверхностей объекта. Не обойтись еще без емкости под порошок или суспензию, кистей для их нанесения и образца с эталонной дефектограммой.

Принцип действия прибора состоит из нескольких последовательных шагов. Первым делом наносится порошок либо суспензия, данный комплекс мероприятий зависит от применяемого метода (сухого или влажного). Далее магнитопорошковый дефектоскоп создает электромагнитное поле на поверхности исследуемого объекта, в результате действия прибора образуется некая индикаторная картинка из валиков и полосок, которые закрывают неровности поверхности, либо наоборот, сглаживают их. Лупа осуществляет последующий визуальный контроль, при котором сравнивается исходное изображение с эталонным, и делаются определенные выводы о браке исследуемой поверхности. Все описанные приборы позволют осуществить неразрушающий контроль. Этого же можно добиться и с помощью ультразвукового дефектоскопа.

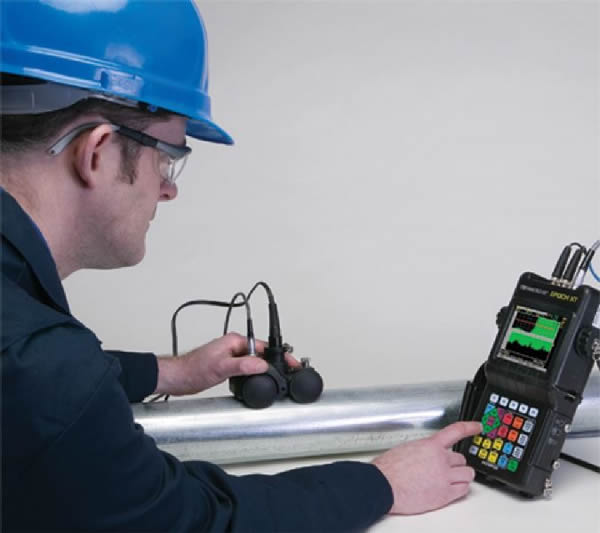

Фото ультразвукового дефектоскопа
