Как подвести вытяжную трубу к газовой колонке или котлуПри монтаже газового оборудования для обогрева помещений и организации системы горячего водоснабжения необходимо предусмотреть удаление продуктов сгорания топлива. Для этого устанавливается вытяжка и газовая труба, с помощью которой обеспечивается безопасность эксплуатации котла и колонки. Эффективность ее работы определяется точностью расчета габаритных размеров, правильным выбором конструкции и материалов, а также соблюдением технологии установки.
Вытяжная труба газового отопительного оборудования Виды вытяжных труб и их характеристикиРасчет диаметра и высоты вытяжки осуществляется с учетом следующих факторов:
Кроме того, важен материал, из которого производят трубы для вытяжки газового котла или колонки. Они могут быть:

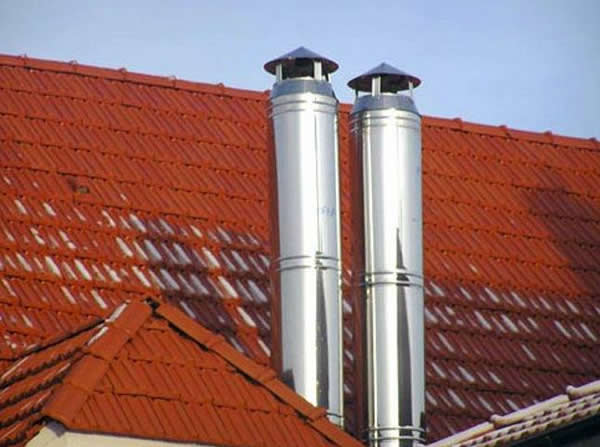

Для изготовления вытяжки используется специальная сталь, а в качестве покрытия наносят жаропрочную эмаль, которая не растрескивается в процессе эксплуатации при воздействии высокой температуры. Главным недостатком металлических дымоходов является образование конденсата при значительной разнице температур изнутри и снаружи конструкции, поэтому их изолируют с помощью утеплителей. Теплоизоляционные материалы должны быть устойчивыми к возгоранию, поэтому оптимальным вариантом является использование минеральной ваты.
Вытяжка с эмалированным покрытием Стальная газовая вентиляционная труба может быть и с внутренним утеплением, выполненным в заводских условиях. Такие изделия отличаются высокой прочностью и длительным сроком службы.

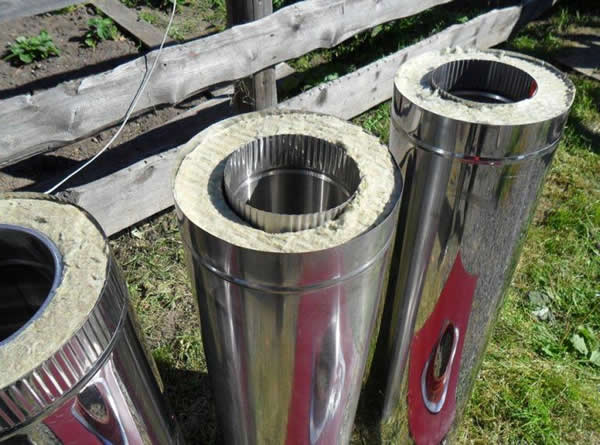

Вентиляционная сэндвич-труба Еще одним вариантом удаления продуктов сгорания топлива при работе газового оборудования является коаксильный дымоход, который представляет собой конструкцию из двух труб. Одна из них служит для отвода отработанных газов и расположена внутри другой, предназначенной для забора и перемещения к горелке воздушных масс. Они поступают с улицы, поэтому газовое отопительное оборудование с коаксильным дымоходом можно устанавливать в любом помещении.

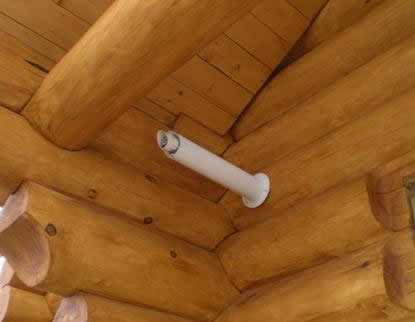

Коаксильный дымоход Для газовой колонки выбор труб для вентиляции не ограничивается жесткими конструкциями. Гофрированный дымоход не уступает по техническим характеристикам жесткому, обеспечивает необходимую тягу и эффективно отводит отработанные газы. Кроме того, он отличается гибкостью, что позволяет избежать переходов и использования соединительных элементов. Гофрированная вытяжка для газовой колонки имеет небольшой вес, проста в монтаже и устойчива к воздействию конденсата. Она изготавливается из ламинированной многослойной фольги и стальной проволоки, которая служит каркасом. При необходимости гофрированная труба наращивается до нужной длины.

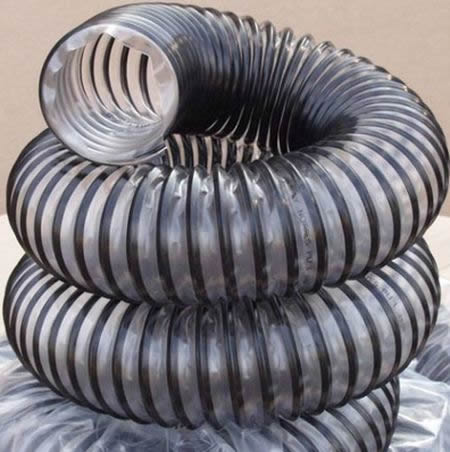

Гофрированная труба для подсоединения к дымоходу газовой колонки Технология установки вытяжкиСогласно СНиП вывод продуктов сгорания при функционировании газового котла или колонки должен осуществляться по индивидуальному дымоходу. Подсоединение двух приборов к одной вентиляционной трубе разрешается лишь в том случае, когда отработанные газы поступают в нее на разном уровне. Установка газовой вытяжки для котла или колонки может осуществляться как внутри помещений, так и снаружи. Каждый способ имеет свои особенности, преимущества и недостатки. Монтаж вытяжки внутри помещенийДля устройства внутреннего дымохода жилых зданий характерно:

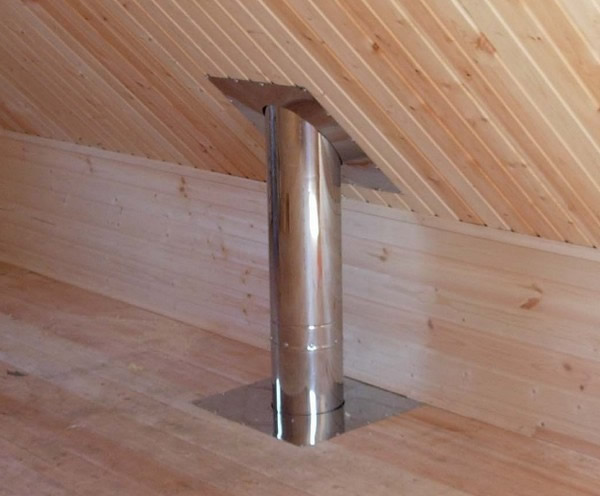

Кроме того, требуется соблюдать пожарную безопасность и обеспечить защиту деревянных поверхностей от возгорания, зато утеплять трубу нужно лишь частично. Устройство прохождения вентиляционной трубы сквозь перекрытие и кровлю.
Гофрированная труба для подсоединения к дымоходу газовой колонки Как установить вытяжку газовую для котла или колонки внутри помещений? Сначала по предварительно нанесенной разметке вырезается отверстие нужного диаметра в перекрытии и кровле, а затем выполняют следующие действия:

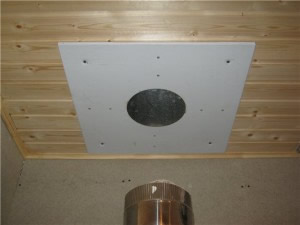

Защита перекрытий и кровли из металлического листа
При сооружении системы вентиляции в процессе строительства здания стальные трубы могут устанавливаться внутри каналов из кирпича.

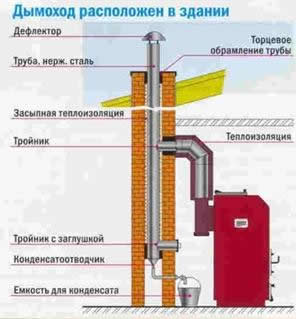

Схема сооружения дымохода с расположением внутри здания При монтаже газового оборудования для обогрева помещений и организации системы горячего водоснабжения необходимо предусмотреть удаление продуктов сгорания топлива. Для этого устанавливается вытяжка и газовая труба, с помощью которой обеспечивается безопасность эксплуатации котла и колонки. Эффективность ее работы определяется точностью расчета габаритных размеров, правильным выбором конструкции и материалов, а также соблюдением технологии установки. Виды вытяжных труб и их характеристикиРасчет диаметра и высоты вытяжки осуществляется с учетом следующих факторов:
Кроме того, важен материал, из которого производят трубы для вытяжки газового котла или колонки. Они могут быть:
Для изготовления вытяжки используется специальная сталь, а в качестве покрытия наносят жаропрочную эмаль, которая не растрескивается в процессе эксплуатации при воздействии высокой температуры. Главным недостатком металлических дымоходов является образование конденсата при значительной разнице температур изнутри и снаружи конструкции, поэтому их изолируют с помощью утеплителей. Теплоизоляционные материалы должны быть устойчивыми к возгоранию, поэтому оптимальным вариантом является использование минеральной ваты. Стальная газовая вентиляционная труба может быть и с внутренним утеплением, выполненным в заводских условиях. Такие изделия отличаются высокой прочностью и длительным сроком службы. Еще одним вариантом удаления продуктов сгорания топлива при работе газового оборудования является коаксильный дымоход, который представляет собой конструкцию из двух труб. Одна из них служит для отвода отработанных газов и расположена внутри другой, предназначенной для забора и перемещения к горелке воздушных масс. Они поступают с улицы, поэтому газовое отопительное оборудование с коаксильным дымоходом можно устанавливать в любом помещении. Для газовой колонки выбор труб для вентиляции не ограничивается жесткими конструкциями. Гофрированный дымоход не уступает по техническим характеристикам жесткому, обеспечивает необходимую тягу и эффективно отводит отработанные газы. Кроме того, он отличается гибкостью, что позволяет избежать переходов и использования соединительных элементов. Гофрированная вытяжка для газовой колонки имеет небольшой вес, проста в монтаже и устойчива к воздействию конденсата. Она изготавливается из ламинированной многослойной фольги и стальной проволоки, которая служит каркасом. При необходимости гофрированная труба наращивается до нужной длины. Технология установки вытяжкиСогласно СНиП вывод продуктов сгорания при функционировании газового котла или колонки должен осуществляться по индивидуальному дымоходу. Подсоединение двух приборов к одной вентиляционной трубе разрешается лишь в том случае, когда отработанные газы поступают в нее на разном уровне. Установка газовой вытяжки для котла или колонки может осуществляться как внутри помещений, так и снаружи. Каждый способ имеет свои особенности, преимущества и недостатки. Монтаж вытяжки внутри помещенийДля устройства внутреннего дымохода жилых зданий характерно:
Кроме того, требуется соблюдать пожарную безопасность и обеспечить защиту деревянных поверхностей от возгорания, зато утеплять трубу нужно лишь частично. Устройство прохождения вентиляционной трубы сквозь перекрытие и кровлю. Как установить вытяжку газовую для котла или колонки внутри помещений? Сначала по предварительно нанесенной разметке вырезается отверстие нужного диаметра в перекрытии и кровле, а затем выполняют следующие действия:
При сооружении системы вентиляции в процессе строительства здания стальные трубы могут устанавливаться внутри каналов из кирпича. Монтаж наружной вытяжкиУстановка приставного дымохода отличается:
Как сделать газовую вытяжку в этом случае? Ее сооружение осуществляется следующим образом:
Монтаж газовой вытяжки снаружи целесообразно выполнять из двухслойных труб, которые:

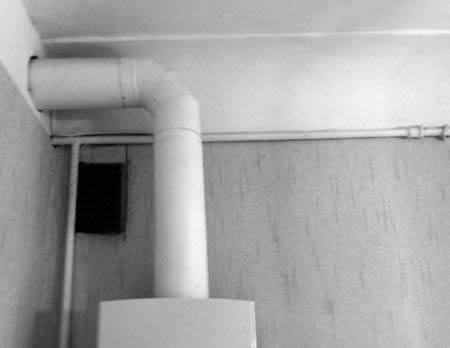

Кроме того, для большинства моделей газового оснащения характерно наличие закрытой схемы камеры сгорания, что требует установки коаксильного дымохода в обязательном порядке. Это обеспечит эффективную циркуляцию воздуха и своевременное удаление отработанных газов. Закрытую камеру сгорания имеет и газовая колонка с принудительной вытяжкой, где движение воздушных масс осуществляется с помощью вентилятора, который включается автоматически при розжиге. Такая система не допускает попадания отработанных газов внутрь помещения и повышает эффективность работы оборудования. При установке газовой колонки в помещениях с низкими потолками из горючих материалов придется выбрать модель, которая работает при минимальной длине вертикального участка соединительного дымохода, или обить поверхность асбестом или стальным листом. При сооружении вытяжки необходимо:
Соблюдение этих правил обеспечит эффективное и безопасное функционирование газового оборудования. Монтаж наружной вытяжкиУстановка приставного дымохода отличается:
Как сделать газовую вытяжку в этом случае? Ее сооружение осуществляется следующим образом:

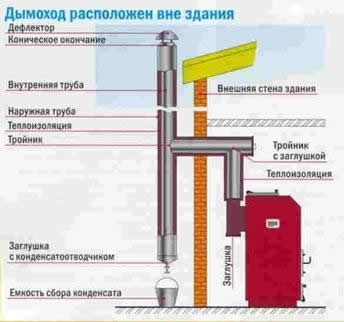

Схема вытяжки с расположением вне здания Монтаж газовой вытяжки снаружи целесообразно выполнять из двухслойных труб, которые:

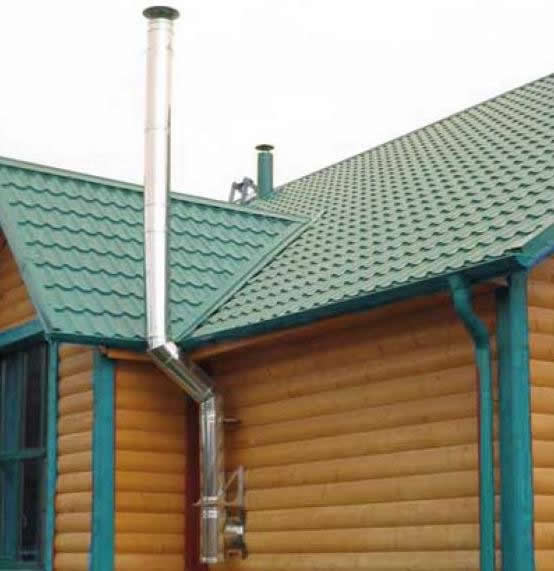

Дымоход снаружи здания Кроме того, для большинства моделей газового оснащения характерно наличие закрытой схемы камеры сгорания, что требует установки коаксильного дымохода в обязательном порядке. Это обеспечит эффективную циркуляцию воздуха и своевременное удаление отработанных газов. Закрытую камеру сгорания имеет и газовая колонка с принудительной вытяжкой, где движение воздушных масс осуществляется с помощью вентилятора, который включается автоматически при розжиге. Такая система не допускает попадания отработанных газов внутрь помещения и повышает эффективность работы оборудования. При установке газовой колонки в помещениях с низкими потолками из горючих материалов придется выбрать модель, которая работает при минимальной длине вертикального участка соединительного дымохода, или обить поверхность асбестом или стальным листом. При сооружении вытяжки необходимо:
Соблюдение этих правил обеспечит эффективное и безопасное функционирование газового оборудования. |
||||||||||||||
