Заглушка межфланцевая – помощник мастера по трубамЗаглушка межфланцевая с хвостовиком может понадобиться вам для ремонтных работ на трубопроводе, которые имеют ряд специфических особенностей. В каком виде мы будем применять такую деталь, порассуждаем в этой статье. Заглушки межфланцевые – размеры и конструкцияЗаглушки плоские межфланцевые могут пригодиться для того, чтобы полностью не освобождать трубопровод от его содержимого, когда необходимо обеспечить его частичную неработоспособность на каком-то участке. Например, в случае проведения ремонтных, сервисных, испытательных и прочих работ. Так, в водопроводе часто необходимо прекратить доступ воды, а в газопроводе – остановить газовый поток. Вот в таких случаях нам как раз и пригодятся заглушки межфланцевые, размеры которых варьируются в зависимости от диаметра трубы. Для обеспечения качества работ при использовании данной запорной арматуры необходимо учитывать материал, из которого изготовлен трубопровод. Обязательным условием является использование приспособления, изготовленного из аналогичного трубам материала. Только в этом случае удастся обеспечить полное перекрытие потока. Такие элементы перекрывания труб – это своего рода запорная арматура, причем весьма низкой стоимости, особенно, если сравнивать их с задвижками. Их установка производится на фланец, а также между фланцами, в таких случаях они служат уплотнителями. Однако их применение разовое, используют их только на период ремонтных или сервисных работ, и имеет такая заглушка 2 положения – "открыто" и "закрыто", промежуточного положения нет.
Применение их возможно и там, где требуется обеспечение дополнительного уплотнения в целях создания полной герметичности, это мы уже упомянули. Для этого при изготовлении уплотнителя применяются специальные материалы, такие как паронит, фторопласт, резина. Широкое применение получили уплотнители, имеющие графитовую подложку. Конечно, это далеко не полный перечень материалов, используемых для производства герметизирующего компонента, но это наиболее распространенные. В настоящее время существуют модели, в которых уже присутствует уплотнитель. Они наиболее оптимальны для создания полной герметичности. А также они сводят к минимуму человеческий фактор, когда от выбора и установки уплотнителя зависит надежность запорного соединения. Здесь и заглушка, и уплотнитель представляют собой единое целое. Заглушка межфланцевая поворотная и с рукояткой – в чем разница?ГОСТ на заглушки межфланцевые выделяет несколько их видов: поворотные и с рукояткой. Что же представляет собой поворотная заглушка? По своему внешнему виду она очень напоминает обыкновенные очки. Этим и объясняется ее второе название "очковая". Есть у нее и еще названия: обтюратор, очки Шмидта, реверсивная заглушка. Она имеет две составные части. Первая часть глухая, она обеспечивает непроходимость потока. Вторая часть с отверстиями, они служат для открытия потока. Обе части собраны воедино, и для этой цели используется специальная перемычка. У перемычки есть отверстие, в которое вставляется ось. Для поворота запора могут использоваться болты или шпильки, а для обеспечения герметичности применяют уплотнитель, который накладывают на сердечник с двух сторон. Выбор уплотнителя зависит от проводимых работ.

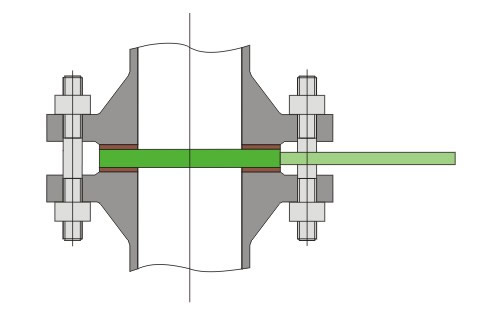

А вот заглушка с рукояткой имеет совсем другое устройство. Ее устанавливают между фланцами. После того как работы выполнены и необходимость в герметичности отпадает, заглушку с рукояткой вынимают. Как только она вытянута, фланцы стягиваются. Для удобства работы при использовании такого запора стоит знать некоторые хитрости. Так, оптимальным вариантом будет установить ее, а после извлечения использовать межфланцевое кольцо. К кольцу следует присоединить уплотнитель, после чего они устанавливаются непосредственно между фланцами, когда заглушка извлечена. В этом случае не придется стягивать фланцы, но при этом незаменимым условием является соответствие размера кольца толщине заглушки.
Сердечник заглушки используется несколько раз, заменять необходимо уплотнитель. Учитывая такие нюансы, для удобства стали выпускать заглушки, у которых уплотнитель работает по принципу картриджа. Чаще всего заглушку с рукояткой устанавливают непосредственно в конце трубопровода. Незаменима она при проведении ремонтных работ, тогда она устанавливается на место, где необходимо обеспечить перекрытие потока. Предъявляются к заглушкам и определенные требования. Так они должны выдерживать давление от 1,6 до 10 МПа. Температурный режим их эксплуатации находится в интервале от -70 до +450 градусов Цельсия.
Между тем поворотная заглушка имеет ряд преимуществ. Это обеспечение полного перекрытия трубопровода без возникновения протечек. Также у нее нет подвижных деталей, а это обеспечивает долгий срок службы. Эти детали изготавливать довольно просто, плюс к этому они достаточно легкие, а себестоимость их минимальна. Все это обуславливает их популярность среди прочей запорной арматуры. Но не стоит забывать и про недостатки. Например, они не дают возможности перекрыть поток частично, возможно лишь полное перекрытие трубы. Для их установки, а соответственно перекрытия трубопровода, требуется достаточно много времени. При этом замыкается значительный участок. Заглушки плоские межфланцевые – правильный выбор и использованиеФорма межфланцевых заглушек может быть разная. Она зависит от того, где они будут использоваться. Так, для фланцев первого поколения используется заглушка межфланцевая с хвостовиком ГОСТ 12815-80, именуемая еще плоской. Если фланцевое соединение имеет впадину и выступ, то запорное устройство должно иметь аналогичные параметры. То же самое касается и заглушек с пазами. В том случае, если данная запорная арматура должна обеспечивать безопасность работ на высоком уровне, используют изделие из прочной стали. Есть два способа изготовления заглушек. Первый – это литье. В этом случае заглушка отливается из расплавленного материала. Второй способ – резка. Из заранее заготовленного материала по шаблону нарезаются заготовки (части межфланцевой заглушки), которые потом свариваются между собой.
Заглушки, изготовленные первым способом, имеют более низкую себестоимость, ведь отходы при таком производстве минимальны. Но при литье могут образоваться полости, от этого снижается качество. У заглушек, произведенных вторым способом, качество выше, но выше и их стоимость. Для установки поворотной заглушки необходимо ее глухую часть соединить с фланцевым соединением. В том случае, если она повернута таким образом, что сплошной диск находится между фланцевыми поверхностями, отверстие закрыто. Если же между фланцами располагается кольцо, имеющее отверстие – сечение открыто. Если необходимо перекрыть трубу, выполняют следующие работы. Сначала раскручивают шпильки, при этом остается верхняя деталь. Вот вокруг нее и производят поворот заглушки так, чтобы сплошное кольцо находилось между фланцами. После того как эти работы выполнены, снова производят установку шпилек и с их помощью стягивают шпильку.
|
||||||||||||||
