Заглушка фланцевая – как основательно перекрыть отверстие?

Прежде чем узнать, что же такое заглушка фланцевая (ГОСТ 12836-67), давайте ознакомимся с такими понятиями как "фланец" и сама "заглушка", а потом уж и разберем особенности использования упомянутой запорной арматуры.

Заглушка и фланец – расшифруем понятия

Итак, фланец предстает перед нами как диск (плоское кольцо) с различными отверстиями для прохождения шпилек или болтов. Он очень необходим для герметичного и крепкого соединения труб и трубопроводной арматуры, подключения труб к всевозможным аппаратам, машинам, емкостям. Это изделие применимо и для соединения валов и иных деталей, способных вращаться (фланцевое соединение). Фланцы используются комплектом и различаются по месту расположения в трубе (воротниковые – на концах, плоские – в середине), форме поверхности с уплотнительной функцией и способу фиксации. Фланцы могут быть деталью трубы, вала, корпусной детали, фитинга и тому подобного. Их приделывают к концам деталей посредством сварки или винтового соединения.

Заглушка – это приспособление, которое приготовлено для заграждения отверстий на концах трубопровода, к тому же она необходима и для приостановления подачи содержимого (газа, воды, нефти и др.). Они применяются по краевым точкам магистральных трубопроводов и для закрытия их отдельных участков по надобности. Взяв нужное количество углеродистой низколегированной стали, можно создать надежную запорную деталь.

Кроме этого, заглушки используют для создания емкостей, способных работать под давлением: чаще всего котлов, аппаратов, сосудов. Поэтому их можно встретить на различных предприятиях энергетической, газовой, нефтяной, химической промышленности. Смотря какой способ фиксации должен применяться, различают несколько видов: гладкие приварные, фланцевые и межфланцевые, поворотные, сферические, эллиптические и другие. Заглушка стальная фланцевая (ГОСТ 12836-67) хорошо переносит температуру содержимого в трубе от -70 °С, значение максимума лежит в районе + 600 °С, также это изделие очень стойко к контакту с агрессивной средой.

Заглушка фланцевая – конструкция и применение

Фланцевые заглушки – это элементы, которые используются для герметизации просвета трубопроводов, приостановки  подачи рабочей среды и поддержания высоких температур. Если ваша система сконструирована с учетом существования "тупиков", то для таких отрезков трубопровода понадобятся прочные металлические запоры. Именно этот элемент представляется наиболее надежным в обеспечении безопасности коммуникаций.

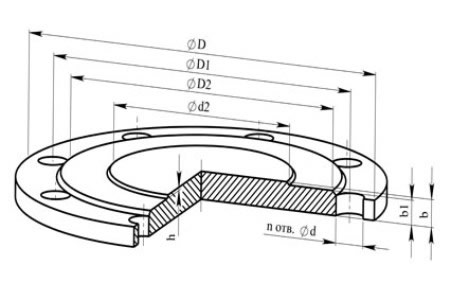

Конструкционно такая заглушка представляется как диск, у которого нет центрального отверстия, он также оснащен кольцевой опорной уплотнительной поверхностью, а под фланцевый крепеж с помощью болтов имеются радиально настроенные проемы. Фланцевые заглушки обязательно должны подходить под сопрягаемую деталь (материал изготовления, рабочее давление, геометрические параметры). Они также применимы на предприятиях нефтяной, химической, газовой и смежных сферах промышленности. Также используются в водопроводах, газо- и нефтепроводах местного и магистрального значения.

Данная деталь устанавливается в концевое отверстие трубопровода. Опять же, посредством заглушек может быть перегорожен отдельный участок трубопровода. Фланцевая заглушка имеет большую прочность, ведь температура, которая нагнетается в трубе, может достигать высокой отметки, а рабочая среда идти под давлением, а это означает, что заглушка должна быть приличной толщины. Нужная прочность этой детали определяется материалом, который пошел на ее изготовление. Стальной круг создан из металла, который прошел нужную подготовку.

Температура, в условиях которой произведена стальная заглушка, непосредственно связана последующей устойчивостью металла к большому давлению, что во многом определяет ее цену. Данная запорная арматура и фланец схожи между собой. Отличительной чертой ее является сплошная плоскость без отверстия посередине. Форма заглушек может быть как выпуклой, так и плоской, или даже коробкообразной.

Важно понимать, если фланцевая заглушка создана из некачественного металла, то в структуре может возникнуть трещина, конечно, герметичность сразу же будет потеряна. Поэтому не стоит гнаться за дешевой продукцией без опознавательных знаков и сертификатов.

Как изготавливаются фланцевые заглушки?

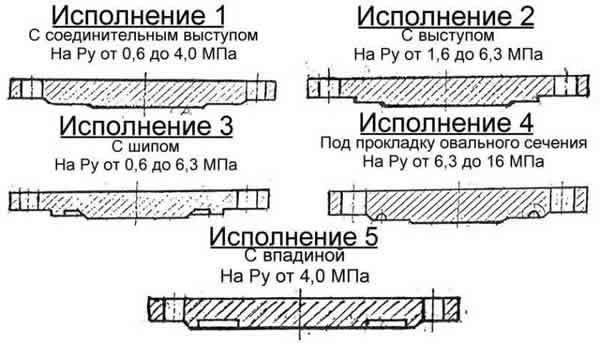

Фланцевые заглушки выполняются в 5-ти вариантах: под прокладку овального сечения, с выступом, с шипом, с соединительным выступом и с впадиной. Технические характеристики фланцевых заглушек чаще всего будут такими: нагрузка условного давления может допускать от 0,5 до 16 Мпа, температура применения вполне выдержит от -70 °С до +600 °С, а диаметр достигает от 32 до 1200 мм. Стоит также обсудить методы создания фланцевых заглушек.

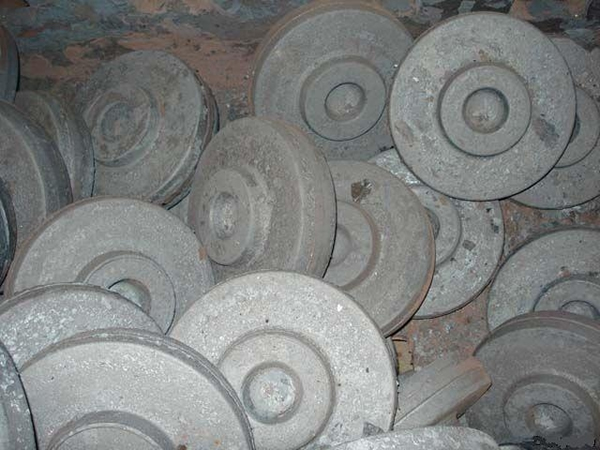

Способ горячей штамповки является очень технологичным. Он гарантирует простоту изготовления, а также хорошие темпы производства, что немаловажно. Но используется он нечасто из-за весьма большой себестоимости. При методе газовой или плазменной резки изготавливается фланцевая заглушка из сортового металлопроката. Преимуществом данного способа является отсутствие дефектов на продукции (дыр, трещин и т.п.), также изделия приобретают усовершенствованные механические свойства, а при монтаже демонстрируется хорошая свариваемость металла. Минус этого способа – высокая цена изделия и огромный расход металла.

Во всяком случае, существует еще один способ изготовления заглушек – это центробежное электрошлаковое литье. Этот метод предполагает создание заготовки заглушки в центробежной машине, благодаря одноименным силам. Созданная таким образом деталь лишена дефектов элементов, полученных литейным способом (разнородность металла, образование водных пустот). При этом качество заготовок сохраняется на том же уровне, а по каким-то показателям (ударная вязкость, пластичность) превышает кованые детали. К тому же, заглушки, созданные методом центробежного электрошлакового литья, обойдутся сравнительно недорого.

Особенности эксплуатации фланцевой заглушки

Что ж, можно сделать вывод, что важность фланцевых заглушек огромна, вместе с тем цена за изделие российского производства средняя, а качество абсолютно отвечает по надежности всем стандартам. А вот качество фланцевых заглушек из Китая почти всегда сомнительно. Наши изделия могут изготавливать по стандартам ОСТ 26-11-07-85; ОСТ 34-10-428-90; АТК 24.200.02-90. Для этого может использоваться сталь марок 20, 08Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ, 09Г2С. Встречается и заглушка чугунная фланцевая, используется она в соответствующих трубопроводах, чтобы соблюсти однородность материалов.

Почему нужно выбирать именно фланцевые заглушки? Во-первых, их применение способствует полному перекрытию системы трубопровода. Во-вторых, стоять они могут на протяжении долгих лет, так как имеются движущие элементы. В-третьих, чтобы изготовить фланцевые заглушки, понадобится не так уж много времени. В-четвертых, себестоимость производства ниже, чем создание обычных задвижек. А поворотная фланцевая заглушка-кольцо очень легкая по сравнению с трубопроводной задвижкой. Однако есть минусы, которые нужно учесть при работе. Например, потребуется очень много времени, чтобы перекрыть трубопроводную систему. Важно слить применяемую среду из требуемой зоны. Также отсутствует возможность перекрыть участок трубопровода.
