Крепление полипропиленовых труб к стене и в штробе

Полипропиленовые трубы — элементы системы горячего и холодного водоснабжения. Крепление для полипропиленовых труб производится  различными способами. Выделяют два основных вида монтажа: наружный и внутри стен. Независимо от способа установки труб, перед началом работы необходимо запастись сопутствующими расходными материалами.

Крепежный материал — разные формы

Крепежные элементы и другие материалы

Кроме самих труб, для монтажа нужно заранее подготовить:

1. Крепежные материалы:
   • крепежные клипсы из пластика или хомуты для полипропиленовых труб заданного диаметра;
   • дюбель-гвозди.

2. Инструменты:
   • молоток;
   • дрель;
   • крестовая отвертка;
   • ножницы или ножик для резки труб;
   • рулетка;
   • уровень;
   • маркер.

Клипсы — их значение и тонкости установки

Клипса производится из специального материала — нейлона. Он обладает такими полезными свойствами, как высокие показатели термостойкости и устойчивость при механических воздействиях. Среди технических характеристик клипсы нужно обратить внимание на диаметр, он должен соответствовать размеру наружного диаметра полипропиленовой трубы. Установка клипс имеет свои правила, от выполнения которых зависит срок службы готовой системы коммуникаций.

Одинарные клипсы и двойная клипса

Главный вопрос, который важно не упустить – это размер шага между клипсами. Если вы установите клипсы слишком далеко друг от друга, то существует риск прогибов в местах опор.

При монтаже коммуникационной системы с двумя параллельно размещенными трубами используйте двойную клипсу.

Правильный шаг между клипсами

В каких случаях применяют хомуты

Крепление полипропиленовых труб к стене с помощью хомутов рекомендуется производить в случаях, когда необходимо установить трубы большого диаметра с достаточно тяжелым весом. Хомуты представляют собой конструкцию с винтовой стяжкой и резиновой внутренней прокладкой, которая необходима для компенсации вибрации. Благодаря этому они надежно удерживают трубу даже при возникновении  сильных колебаний.

Хомуты снабжены дюбелем и шпилькой. Крепление может быть выполнено из металла или пластика. При прокладке полипропиленовых труб лучше выбрать хомуты из аналогичного сырья: так вы обеспечите для всей конструкции одинаковые показатели прочности. Монтаж крепежного материала может быть жестким либо плавающим:

• Жесткое крепление производится путем предельно плотного затягивания хомута вокруг труб. Жесткая сцепка необходима в местах ниже раструба. Благодаря жесткой фиксации исключается возможность смещения системы коммуникаций.
• Плавающее крепление обозначает наличие зазора между трубами и хомутом. Крепление затягивают таким образом, чтобы оставить возможность свободного движения трубы. Подвижность крепежа обеспечивает возможность расширения труб при температурных скачках.

Как крепится хомут

Технология крепежа труб — пошаговая инструкция

Перед началом монтажных работ трубы соединяют с помощью стыковой, полифузной сварки или методом электрофитинга. Если внимательно ознакомиться с технологией укладки труб, процесс не займет у вас много времени:

1. Первым делом нужно нанести разметку пути будущего трубопровода по периметру. Учтите, что он должен быть установлен с небольшом наклоном — так вы исключите возможность замерзания воды в трубопроводе даже в неотапливаемом помещении (например, на даче).
2. С помощью дрели нужно проделать отверстия под дюбель-гвозди.
3. В отверстия вставляются заранее подготовленные крепежные клипсы для полипропиленовых труб.
4. Вводим в отверстие дюбель с помощью молотка и отвертки.
5. Завершающим этапом работы является установка труб в клипсы.

Производить сгибание полипропиленовых труб возможно без предварительного нагрева при температуре до +15 °С, а монтаж рекомендуется при температуре не ниже +5 °С. Климатические условия с низким температурным показателем могут повлиять на качество соединений труб.

Внешний вид готового крепежа

Прячем трубы в стене — пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как будут вести себя замурованные трубы; каким образом произвести монтаж. Давайте разберем все по порядку.

Можно ли установить ПП трубы в стене

Полипропилен — материал, который обладает высокими показателями стойкости к химическим веществам и коррозии. Поэтому монтаж труб в стене вполне допустим. Чтобы система коммуникации прослужила долго, важно при укладке оставлять необходимый зазор пространства для расширения трубы с горячей водой. Кроме того, сама система должна быть по возможности монолитной, с наименьшим количеством соединений.

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно предусмотреть в закрытой системе коммуникации возможность свободного доступа к кранам (вентилям). Обычно на это место устанавливают специальные дверцы или лючки.

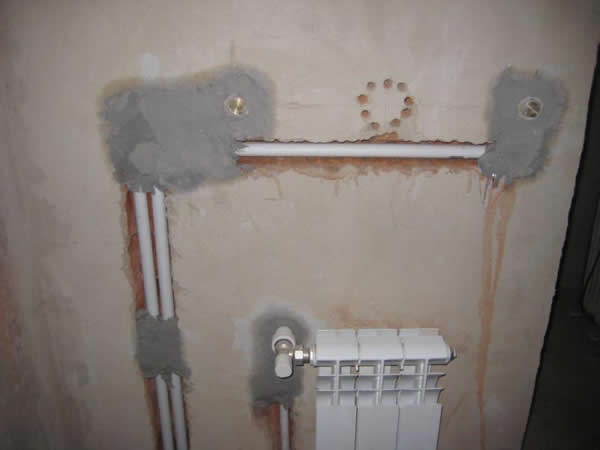

Прокладка ПП труб в стене

Проводим монтаж труб в стене

Любые монтажные работы начинаются с нанесения разметки. Сделать ее можно с помощью простого карандаша. Далее приступайте к основной работе:

1. С помощью болгарки (перфоратора) необходимо сделать 2 параллельно идущих углубления  в стене строго по разметке — штробы. Для работы с болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки по камню.
2. Зубилом или перфоратором удалите материал между 2 -мя разметками, соединяя их в одну.
3. В готовые штробы вставляется полипропиленовая конструкция. Сверху полипропиленовые трубы в штробе закрывают цементным раствором.
4. Финишная отделка производится штукатуркой или другим строительным материалом.

Финальным действием через час после монтажа  является тестирование работы системы. Трубы необходимо заполнить водой и проследить, нет ли протечек, провисания и других неисправностей в работе водопровода. Если таковых не обнаружено — поздравляем, вы правильно совершили крепление ПП труб.
