Как установить вентиляционную трубу своими руками

Для комфортного микроклимата в городской квартире или частном доме необходимо создать подходящие условия проживания, включая температуру и влажность. Технически грамотная установка вентиляционной трубы обеспечит эффективную циркуляцию воздуха в помещении и позволит поддерживать его параметры в установленных пределах.

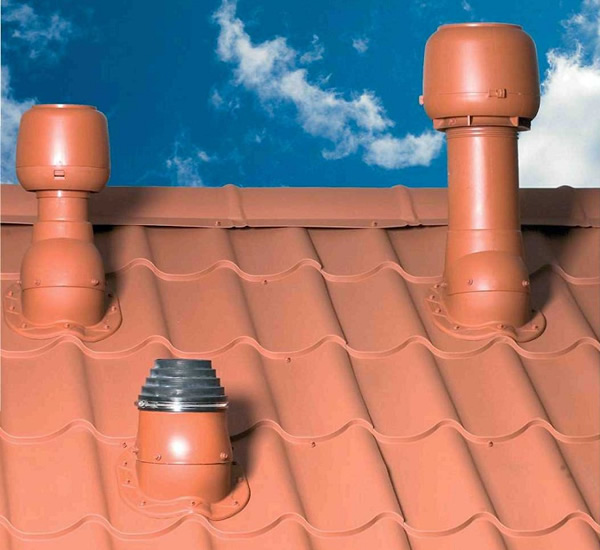

Вариант установки вентиляционной трубы при помощи готовых элементов

Сооружение воздуховодов вполне доступно даже при наличии минимальных навыков и стандартного набора инструментов. Главное — правильно подобрать вид и размер вентиляционной трубы, способ ее установки и неукоснительно соблюдать технологию монтажа.

Особенности выбора воздуховодов

Согласно положениям СНиП вентиляционные трубы должны обеспечивать беспрепятственное удаление воздуха, для чего рассчитывают их длину и диаметр в зависимости от площади и назначения помещений.

Имеет значение материал и конструктивные особенности воздуховодов. Для изготовления труб используют:

• оцинкованную или нержавеющую сталь;
• различные виды пластика;
• алюминий;
• кирпич.

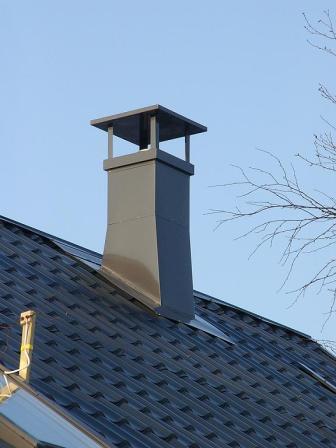

Стальная вентиляционная труба прямоугольного сечения

Каждый вид отличают как свои достоинства, так и недостатки, и выбор определяется следующими критериями:

• прочностью;
• долговечностью;
• устойчивостью к воздействию атмосферы и климата;
• соотношением веса воздуховодов и величиной максимально возможной нагрузки на несущие конструкции;
• сложностью установки и последующего обслуживания.

Конструктивные особенности воздуховодов не оказывают значительного влияния на технологию их установки. Поэтому монтаж вентиляционных труб круглого или прямоугольного сечения отличается лишь формой отверстия, которое необходимо вырезать в стене или кровле и перекрытии.

Технология монтажа вентиляционной трубы

Устройство воздуховодов может выполняться как на стадии строительства здания, так и после сдачи дома в эксплуатацию.

Сооружение вентиляционного канала из кирпича

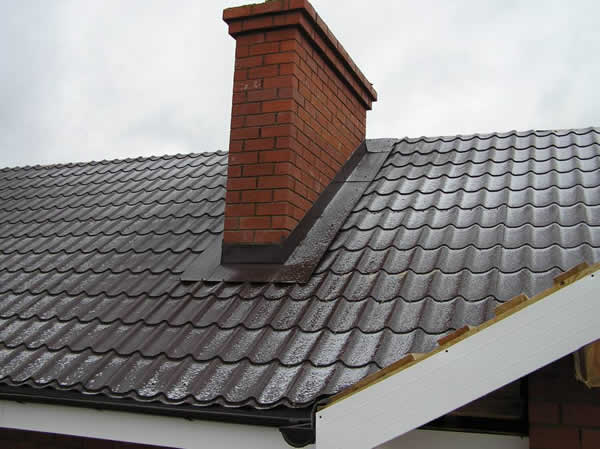

Вентиляционная труба из кирпича

Чаще всего так сооружают вентиляцию в многоэтажных зданиях, но этот прием можно использовать и при строительстве частных домов большой пощади и высотой в два этажа и выше. Вентиляционные каналы из кирпича оборудуются в капитальных стенах на этапе их возведения.

Высота трубы должна быть не менее 50 см от уровня конька крыши, иначе из-за завихрений на поверхности кровли нарушится тяга, и обеспечить циркуляцию воздуха станет невозможно.

Для эффективного функционирования вентиляционный канал располагают примерно в середине дома или на равном расстоянии, если их несколько.

Чтобы снизить вероятность сильного охлаждения в зимний период, выполняют монтаж трубы вентиляции со стенками не менее чем в 2,5 кирпича. Обеспечить беспрепятственное движение воздушных масс позволит наличие переточных отверстий или щелей между полотном дверей и полом, размером около 2 см.

Уменьшение толщины стен вентиляционного канала приведет к тому, что он будет вместо удаления отработанных газов втягивать холодный воздух в помещение.

Монтаж труб для вентиляции после сдачи дома в эксплуатацию

Для сооружения воздуховодов в уже построенных зданиях обычно используют стальные или полимерные трубы. Их установка может осуществляться через отверстие в стене или с выводом на крышу.

Второй вариант более трудоемкий, поскольку требует не только аккуратного удаления части кровельного материала, но и тщательной герметизации всех слоев конструкции. Снизить сложность выполнения работ позволяет использование готовых узлов прохода, которые производят из прочного пластика.

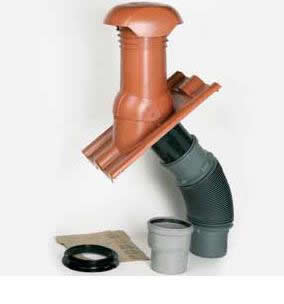

Узел прохода вентиляционной трубы промышленного изготовления

Через крышу и перекрытия трубы выводят для:

• проветривания пространства на чердаке;
• сооружения вентиляции во внутренних помещениях жилого или административного здания;
• монтажа вентиляции канализационной системы.

Прежде чем приступать к установке воздуховода, необходимо подготовить инструменты, перечень которых во многом определяется материалом кровли и перекрытия. Как сделать вентиляционную трубу, если ее необходимо вывести через крышу?

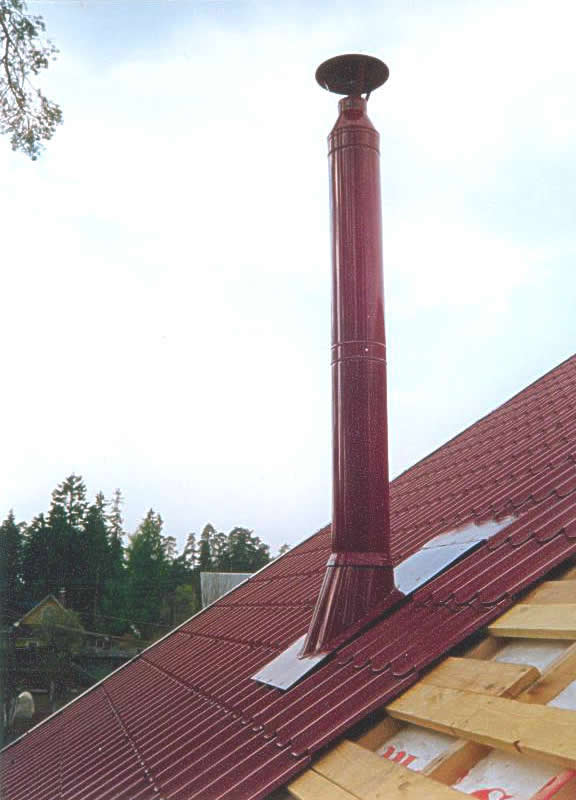

Вывод вентиляционной трубы через крышу

Технология выполнения работ заключается в выполнении следующих операций:

1. выбирают месторасположение воздуховода с учетом его конструктивных особенностей и согласно требованиям СНиП;
2. наносят контуры прохождения вентиляционной трубы, в зависимости от формы ее сечения;
3. по намеченным линиям в перекрытии вырезают отверстие необходимого размера;
4. отверстие такой же формы делают в утеплителе, гидроизоляции и кровельном покрытии, выбирая инструменты, подходящие к определенному виду материала;
5. по готовому шаблону отмечают расположение проходного узла и делают несколько отверстий для его крепления саморезами или шурупами;
6. уплотнительную прокладку укладывают на предназначенном месте, предварительно нанеся на ее нижнюю поверхность слой герметика;
7. проходной узел устанавливают на гидроизолирующую прокладку и закрепляют его с помощью саморезов;
8. в подготовленную конструкцию вставляют вентиляционную трубу;
9. проверяют вертикальность расположения воздуховода и фиксируют его шурупами.

Вместо готового узла прохода можно использовать манжету специальной конструкции из силиконовой резины, которая обеспечивает герметичность конструкции за счет плотного прилегания к трубе.

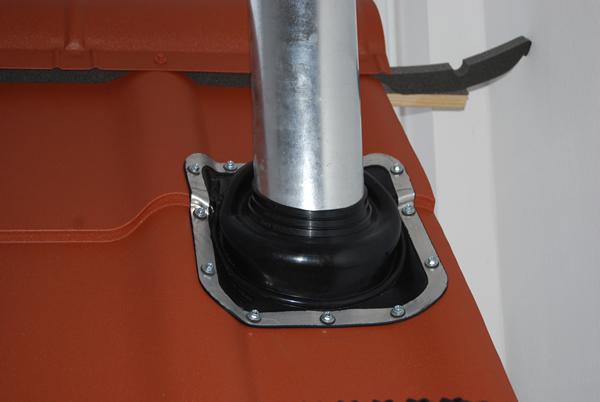

Установка воздуховода с выходом через крышу с использованием силиконовой манжеты

Если монтаж воздуховода с выводом через крышу осуществить невозможно, то его выполняют через отверстие в стене. Как установить вентиляционную трубу в этом случае?

Сначала на поверхности намечают отверстие, размер которого должен быть несколько больше сечения воздуховода, а затем выполняют следующие действия:

1. вырезают контуры по разметке, удерживая перфоратор горизонтально;
2. удаляют вырезанный материал с помощью зубила и молотка, аккуратно извлекая его по частям;
3. помещают трубу в готовое отверстие;
4. заделывают оставшиеся щели с помощью монтажной пены;
5. после высыхания излишки выступившей пены срезают ножом;
6. шпаклюют место примыкания фасадной штукатуркой снаружи и стартовой — изнутри;
7. с обеих сторон трубы устанавливают пластиковые решетки, закрепляя их саморезами.

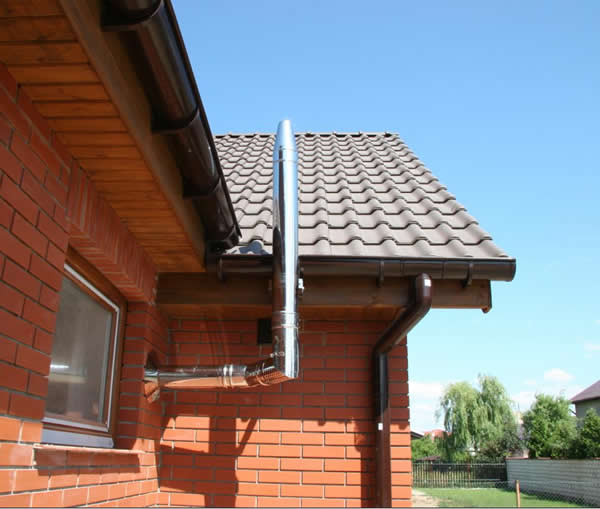

Установка вентиляционной трубы с выводом через стену

При необходимости воздуховод наращивают до нужных размеров, прикрепляя его к стене хомутами.

Точный расчет и выполнение монтажных работ согласно технологии обеспечит длительную эксплуатацию вентиляционной трубы.
