Как вывести вентиляционную трубу на крышу

При обустройстве различных инженерных коммуникаций традиционно устанавливают вентиляционные трубы на крыше. Такое подход имеет свои особенности и требует тщательного соблюдения технологии монтажа. Кроме того, следует располагать трубы в соответствии с требованиями СНиП и других нормативных документов.

Вентиляционные трубы на крыше

Особенности вывода труб для вентиляции на крышу

Выводы через кровлю устраивают для:

• вентиляции внутренних помещений;
• установки фановой трубы стояка канализации;
• проветривания чердачного пространства.

Труба вентиляции на крыше располагается таким образом, чтобы отработанный воздух беспрепятственно удалялся. При этом ее высота и форма сечения определяются условиями эксплуатации и необходимой производительностью.

Самый простой способ сделать вывод трубы через кровлю — пропустить ее через конек крыши. Такой вариант установки отличается простотой монтажа и проведения изоляционных работ, но в этом случае стропильная система не должна иметь в наличии коньковую балку.

Для скатных крыш целесообразным решением будет монтаж вентиляционной трубы недалеко от конька. Кроме указанных преимуществ, такое расположение не требует дополнительного укрепления и устройства системы удаления снега, поскольку он не задерживается.

Выход вентиляции канализационных стояков

Возможные ошибки устройства выводов и их последствия

Обычно сооружение приточных каналов и отводов для удаления воздушных масс выполняют в процессе возведения дома, учитывая площадь помещений, конструкцию крыши и вид кровельного материала.

Если работы выполняются в уже построенном здании, то необходимо заранее спланировать расположение вентиляционных труб таким образом, чтобы нанести минимальный ущерб поверхности кровли при их монтаже. Иначе могут быть повреждены обрешетка и стропила, а также нарушена герметичность покрытия.

Вывод вентиляционных труб на крышу

Ошибки в установке выводов вентиляционных труб чреваты последствиями, среди которых:

• проникновение неприятных запахов из кухни и санузлов в жилые помещения при непродуманном объединении воздуховодов;
• неэффективное удаление воздуха из кухни, если труба для вытяжки на крышу была установлена в неподходящем месте;
• промерзание вентиляционных каналов из-за недостаточного их утепления.

Вентиляционная труба, устанавливаемая на крыше, должна выдерживать значительные ветровые нагрузки, поэтому не стоит выбирать слишком тонкие изделия.

Приспособления для повышения эффективности вентиляции

Для использования энергии ветра при устройстве естественной вентиляции служит дефлектор вентиляционной трубы, который представляет собой специальную насадку. Он устанавливается на вытяжных трубах или над вытяжными отверстиями, в зависимости от типа системы.

Принцип работы дефлектора состоит в разрежении воздушных масс, которое происходит в его диффузоре под воздействием силы ветра. Чем она больше, тем эффективнее происходит удаление воздушных масс. Установку дефлектора производят в процессе монтажа вывода вентиляции на крышу.

Дефлектор для вентиляционных выходов канализационных стояков

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

• определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
• намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
• таким же образом делают отверстия в гидроизоляции и утеплителе;
• размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
• очищают поверхность кровли от пыли, грязи и влаги;
• наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
• на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
• вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

• крышки в виде зонта, защищающего от осадков;
• капельника, используемого для отведения воды, стекающей с верхушки.

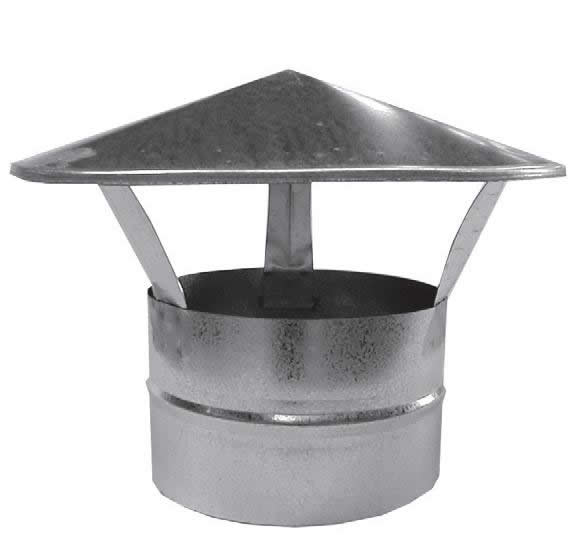

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

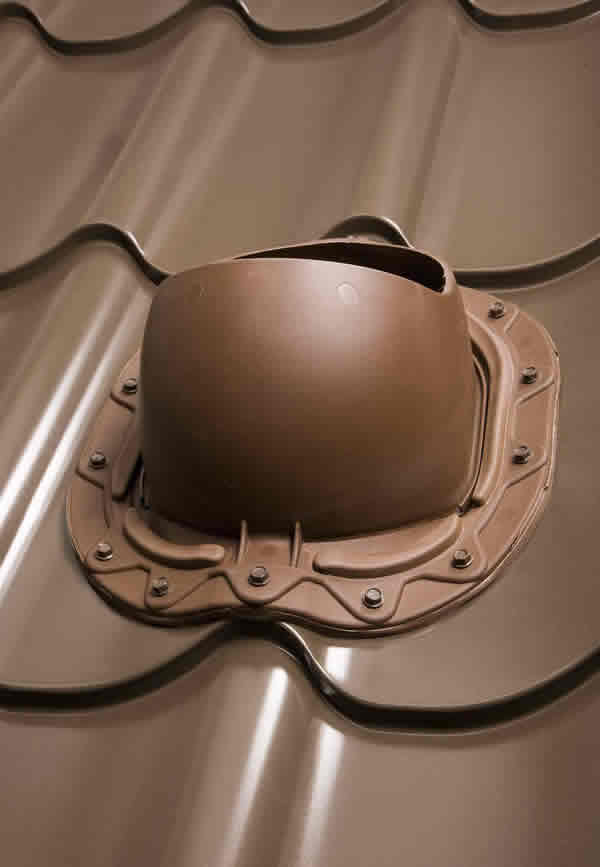

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.
